هيكل آلة الحفر ومقدمة عنها

A آلة حفر آلة الحفر هي أداة أساسية لقطع المعادن، تُستخدم بشكل رئيسي في معالجة الثقوب. تقوم هذه الآلة بعمليات الحفر، والتوسيع، والتفريز، والتسوية الموضعية، والتنصيب، وذلك من خلال حركة دوران وتغذية أدوات القطع. وتختلف أنواع آلات الحفر في تصميمها الهيكلي لتناسب سيناريوهات المعالجة المختلفة.

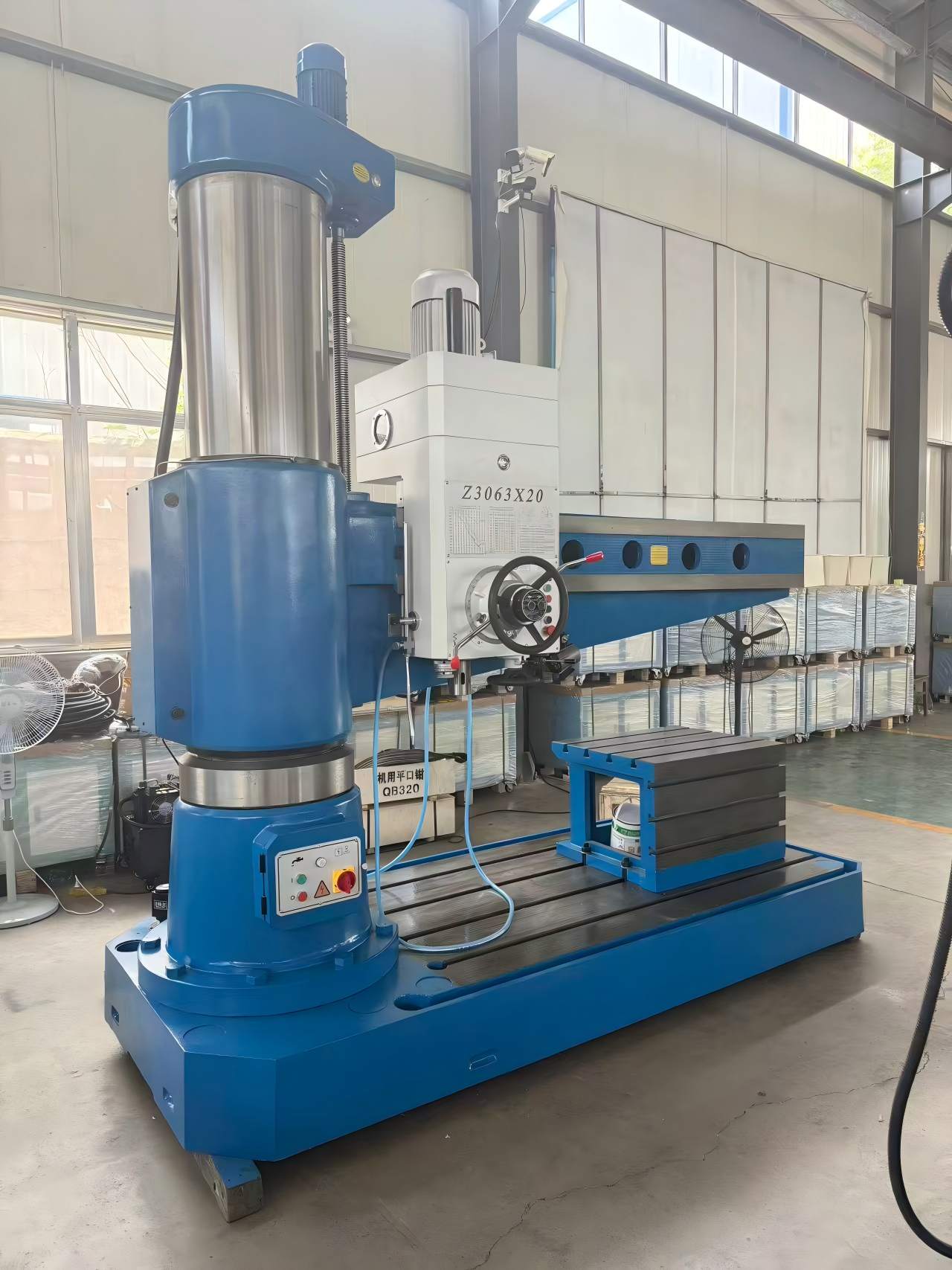

آلات الحفر الشعاعية تُعدّ هذه الأنواع الأكثر استخدامًا في ورش العمل الشاقة. القاعدة عبارة عن هيكل حديدي مصبوب ثقيل مزود بفتحات على شكل حرف T لتثبيت قطع العمل أو طاولات العمل وتحمّل أحمال القطع. تدعم القاعدة العمود الداخلي، الذي يتكون بدوره من عمود داخلي وعمود خارجي. يُثبّت العمود الداخلي على القاعدة، بينما يُحيط العمود الخارجي بالعمود الداخلي، ويمكنه الدوران مع الذراع الشعاعي المزود بوحدات قفل. يُركّب الذراع الشعاعي على العمود الخارجي، ويمكنه الرفع والخفض والدوران 360 درجة. ينزلق صندوق المغزل أفقيًا على طول مساره، وتُحرّك حركة رفعه بواسطة محرك رفع. يستقر صندوق المغزل على مسار الذراع الشعاعي، ويحتوي في داخله على تروس تغيير السرعة وآليات التغذية لتوفير سرعات دوران ومعدلات تغذية متغيرة. يمكن تحريكه من جانب إلى آخر، وهو مزود بجهاز قفل. تحتوي وحدة المغزل على فتحة مخروطية من نوع مورس لحمل المثاقب والموسعات والصنابير، مما يوفر الحركة الدورانية الرئيسية وحركة التغذية المحورية. يمكن أن تكون آلية القفل هيدروليكية أو ميكانيكية. وهي تُقفل العمود والذراع الشعاعي وصندوق المغزل أثناء التشغيل لمنع الإزاحة والاهتزاز. وتُحقق النسخ الهيدروليكية قفلًا متزامنًا للأجزاء الثلاثة. تحمل طاولة العمل قطع العمل، ويمكن إزالتها في بعض الطرازات. ويمكن تثبيت قطع العمل كبيرة الحجم مباشرةً على فتحات T في القاعدة. ويشمل النظام الكهربائي المحرك الرئيسي ومحرك الرفع وأزرار الضغط ودوائر التحكم.

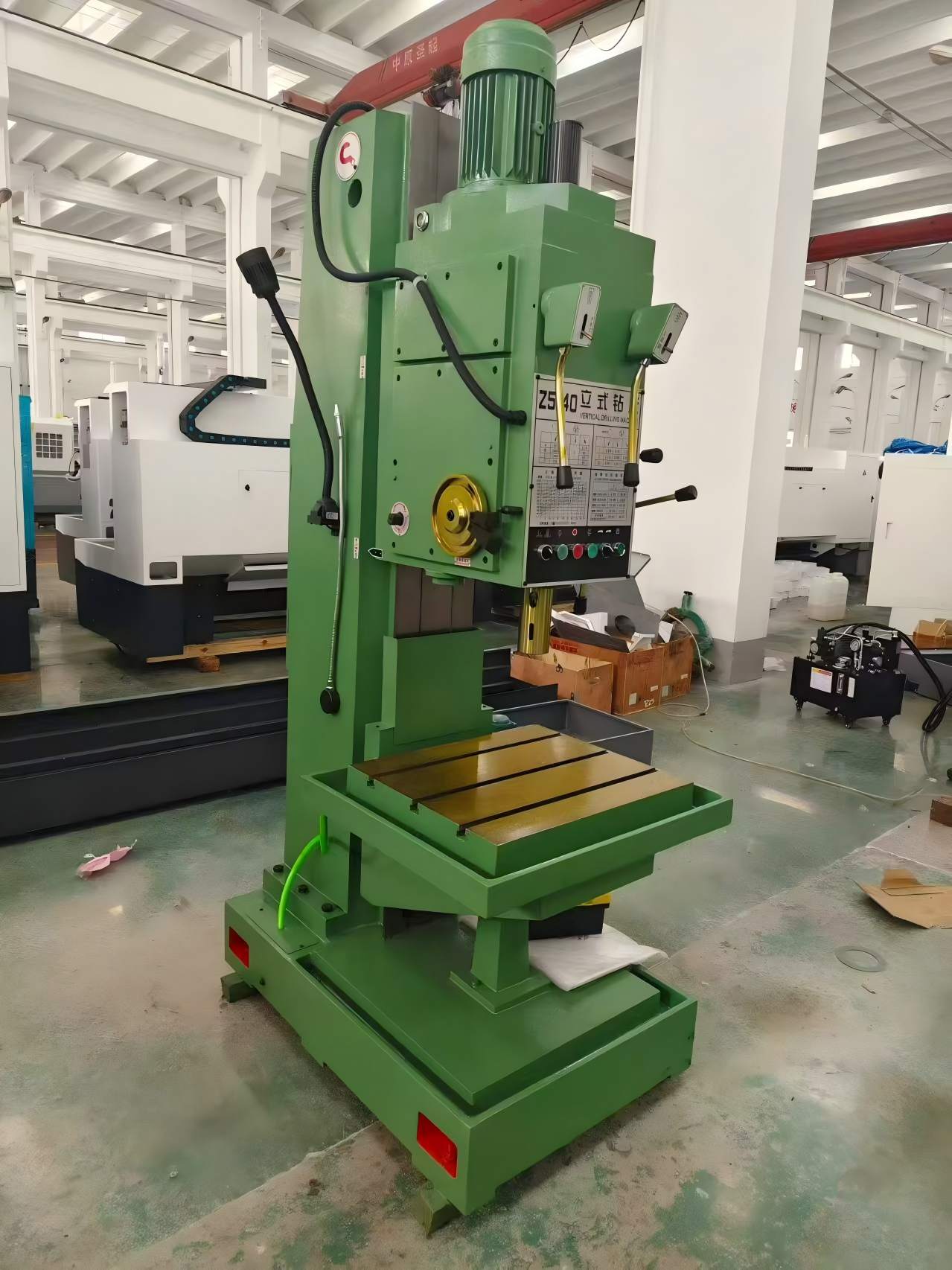

آلات الحفر العمودية تتكون الماكينة من قاعدة، وعمود مربع، وصندوق مغزل، ومغزل، وطاولة عمل قابلة لتعديل الارتفاع، وآلية للتحكم في التغذية، ونظام تحكم كهربائي. تدعم القاعدة الماكينة بالكامل باستخدام فتحات على شكل حرف T لتثبيت قطعة العمل. يتحرك صندوق المغزل وطاولة العمل عموديًا على طول مسار العمود المربع. يوفر صندوق المغزل وظائف تغيير السرعة والتغذية. يحمل المغزل أدوات القطع ويكمل الحركة الدورانية وحركة التغذية. يمكن أن تكون التغذية يدوية أو آلية. بالنسبة للمثاقب العمودية، يقوم المشغلون بضبط مواضع الثقوب عن طريق تحريك قطع العمل بدلاً من تحريك الماكينة نفسها، لذا فإن ضبط الموضع على نطاق واسع غير متاح.

مكابس الحفر المكتبية هي معدات حفر صغيرة الحجم ومدمجة. تتكون أجزاؤها الرئيسية من القاعدة، والعمود، وصندوق المغزل (رأس المخرطة)، والمغزل، وطاولة العمل، ومقبض التغذية. تتم جميع عمليات التغذية يدويًا.

التعليمات

س1: ما هي الأنواع الرئيسية لآلات الحفر؟

A1: مثقاب شعاعي، مثقاب عمودي، ومثقاب طاولة لأحجام مختلفة من قطع العمل.

س2: ما هي ميزة المثقاب الشعاعي Z30؟

A2: يمكن للذراع الشعاعي أن يدور ويرفع، فلا حاجة لتحريك قطع العمل الثقيلة.

س3: القفل الهيدروليكي مقابل القفل الميكانيكي؟

A3: يدعم القفل الهيدروليكي القفل المتزامن لتحسين الصلابة والاستقرار.

س4: ما هي الأدوات التي يمكن تركيبها على المغزل؟

A4: المثاقب، والموسعات، والصنابير عبر فتحة مخروطية مورس.

س5: ما هي العمليات التي يمكن أن تقوم بها آلات الحفر؟

A5: الحفر، والتوسيع، والتفريز، والتسوية الموضعية، والتثقيب.
