كيفية اختيار مخرطة خيوط الأنابيب المناسبة

إذا كانت ورشتك تُصنّع أنابيب فولاذية، أو أنابيب نفط، أو أغلفة، أو وصلات خطوط أنابيب، أو موصلات أنابيب إطفاء، فإن مخرطة لولبة الأنابيب الموثوقة هي الآلة الأساسية لضمان الحصول على لولبة داخلية وخارجية متناسقة. يخطئ العديد من المشترين باستخدام مخارط CNC العامة القياسية للولبة الأنابيب، مما يؤدي إلى اهتزازات، وأخطاء في اللولبة، وعدم استقرار في الإنتاج. يُرشدك هذا الدليل خلال كل نقطة حاسمة لاختيار مخرطة لولبة الأنابيب المناسبة لإنتاجك.

ما هي مخرطة خيوط الأنابيب؟

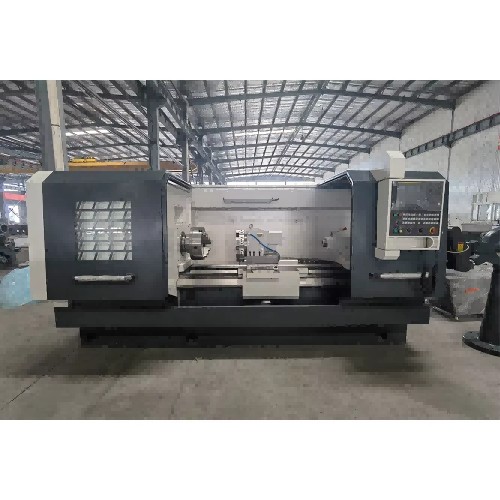

A مخرطة خيوط الأنابيب صُممت هذه المخرطة خصيصًا بفتحة مغزل كبيرة تسمح بمرور أنابيب فولاذية طويلة. وعلى عكس مخارط الخراطة العادية، تُعطي هذه المخرطة الأولوية لعزم الدوران العالي، وصلابة القطع الفائقة، ودقة تكرار الخيوط وفقًا لمعايير خيوط الأنابيب NPT وBSP وBSPT وAPI وغيرها. وتُستخدم على نطاق واسع في صناعات النفط والغاز، وخطوط أنابيب المياه، وأنظمة مكافحة الحرائق، وأنابيب الهيدروليك، والهياكل الفولاذية.

1. تأكد من أقصى قطر للأنبوب وحجم تجويف المغزل

يُعد قطر تجويف المغزل أهم مواصفة يجب التحقق منها. فهو يحدد حجم الأنبوب الذي يمكنك إدخاله عبر الماكينة.

قم بقياس أقصى قطر خارجي للأنبوب الخام

اترك مساحة كافية لتغذية الأنابيب

النماذج الشائعة: QK1313، QK1319، QK1322، QK1327، QK1335 بقطر داخلي من 130 مم إلى 350 مم أو قطر داخلي مخصص أكبر.

إذا كنت تقوم بمعالجة أغلفة ثقيلة بقياس 6 بوصات أو 8 بوصات، فلن تتمكن مخارط الثقوب الصغيرة من العمل حتى لو بدا قطر الدوران كافيًا.

2. مطابقة معايير الخيوط المطلوبة

تتطلب الأسواق المختلفة أشكالًا مختلفة لأسنان الأنابيب، ويجب أن يدعم نظام التحكم في المخرطة هذه الأشكال:

NPT / NPTF: أنابيب النفط والغاز والهيدروليكية في أمريكا الشمالية

BSPP / BSPT: أعمال السباكة العامة في أوروبا وجنوب شرق آسيا

API 5B: أنابيب وأغلفة النفط (متطلبات دقة عالية)

قبل الطلب، تأكد مما إذا كان بإمكان وحدة التحكم برمجة هذه الخطوات اللولبية دون تعديل إضافي.

3. فحص صلابة الماكينة وبنية السرير

لولبة الأنابيب القطع تحت الأحمال الثقيلة. سيؤدي ضعف هيكل الماكينة إلى ظهور علامات اهتزاز وتناقص في طول الخيط.

يفضل سرير من قطعة واحدة من الحديد الزهر، لتخفيف التوتر / معالجة الشيخوخة الطبيعية

مسار توجيه أوسع، وحدة مغزل معززة، رأس مغزل شديد التحمل

تكوين ظرف مزدوج (ظرف أمامي وخلفي) لتثبيت الأنابيب الطويلة

لا تُصنع المخارط العامة خفيفة الوزن للإنتاج الضخم لعملية تشكيل خيوط الأنابيب بشكل مستمر.

4. نظام التحكم الرقمي الحاسوبي وتفضيلات التشغيل

خياران رئيسيان:

اقتصاديًا: نظام GSK، نيوداي، مستقر ومنخفض تكلفة الصيانة، شائع الاستخدام مع خيوط الأنابيب القياسية BSP/NPT

المميزات: سيمنز، فانوك، لمعالجة كميات كبيرة من البيانات في سلاسل API، واستقرار أفضل، وخدمات ما بعد البيع في الأسواق الخارجية

يرجى أيضًا التأكد من دعم اللغة لمشغليكم (الروسية والإسبانية وواجهة المستخدم والأدلة باللغة الإنجليزية).

5. قدرة المحرك، وعزم الدوران، ومواد القطع

تتطلب أنابيب الصلب الكربوني، وأنابيب الصلب السبائكي، وأنابيب الصلب المقاوم للصدأ عزم دوران مختلف للمغزل:

أنبوب مياه من الفولاذ الكربوني: أعمال الطاقة القياسية للمحرك الرئيسي

غلاف من سبيكة معدنية سميكة الجدران، أنبوب من الفولاذ المقاوم للصدأ: يتطلب طاقة أعلى وعزم دوران كبير عند السرعات المنخفضة

لا تنظر فقط إلى سرعة دوران المغزل؛ فعزم الدوران عند السرعات المنخفضة أكثر أهمية في عملية ربط الأنابيب.

6. الملحقات التي تؤثر على كفاءة الإنتاج

تحقق من الباقات القياسية والاختيارية:

ظرف تثبيت مزدوج أمامي وخلفي (ضروري للأنابيب الطويلة)

مسند ثابت / مسند متتابع لمقاومة الاهتزاز في الأنابيب النحيفة

ذيل هيدروليكي

نظام تبريد، تزييت مركزي، واقيات أمان

مقاييس فحص الخيوط التي تتوافق مع معيار الخيوط الخاص بك

7. مرجع سيناريو التطبيق

أعمال السباكة، أنابيب الحريق، خطوط المياه: مخرطة لولبية أفقية قياسية CNC، لولب BSPT/NPT

أنابيب حقول النفط، وأنابيب التغليف، وأنابيب الحفر: مخرطة مخصصة لحقول النفط وفقًا لمعايير معهد البترول الأمريكي، وهيكل شديد التحمل

ورشة تصنيع صغيرة: مخرطة خيوط الأنابيب اليدوية أو مخرطة QK1313 للمبتدئين

الإنتاج الضخم: مخرطة لولبة الأنابيب CNC أوتوماتيكية بالكامل مع خيار التغذية التلقائية

أخطاء شائعة يجب تجنبها عند الشراء

1. شراء مخرطة عامة ذات دوران كبير بدلاً من مخرطة مخصصة لخيوط الأنابيب (ذات تجويف مغزل صغير)

2. تجاهل توافق معايير الخيوط، والتركيز فقط على السعر

3. التقليل من طول الأنبوب، ونسيان التحقق من أقصى طول لقطعة العمل

4. اختيار مخارط ذات إطار رفيع ومنخفضة التكلفة للقطع الثقيل المستمر

5. عدم تأكيد توفر قطع الغيار وخدمة ما بعد البيع المحلية

قائمة التحقق النهائية قبل إرسال الاستفسار

أقصى قطر خارجي للأنبوب وسماكة الجدار

معيار الخيط (NPT / BSP / API)

المادة: فولاذ كربوني / سبيكة / فولاذ مقاوم للصدأ

مخرجات الدفعة المطلوبة

جهد الطاقة والتردد (380 فولت 50 هرتز / 460 فولت 60 هرتز)

العلامة التجارية المفضلة لوحدات التحكم CNC

هل تحتاج إلى ظرف مزدوج، أو مسند ثابت، أو طول مخصص؟

التعليمات

س: هل يمكن لمخرطة CNC عادية قطع خيوط الأنابيب؟

ج: يمكنها صنع عينات خيوط قصيرة، لكن معظم المخارط القياسية ذات تجويف مغزل صغير. لا يمكن للأنابيب الطويلة المرور من خلالها، وصلابتها غير كافية لعمل خيوط الأنابيب الثقيلة.

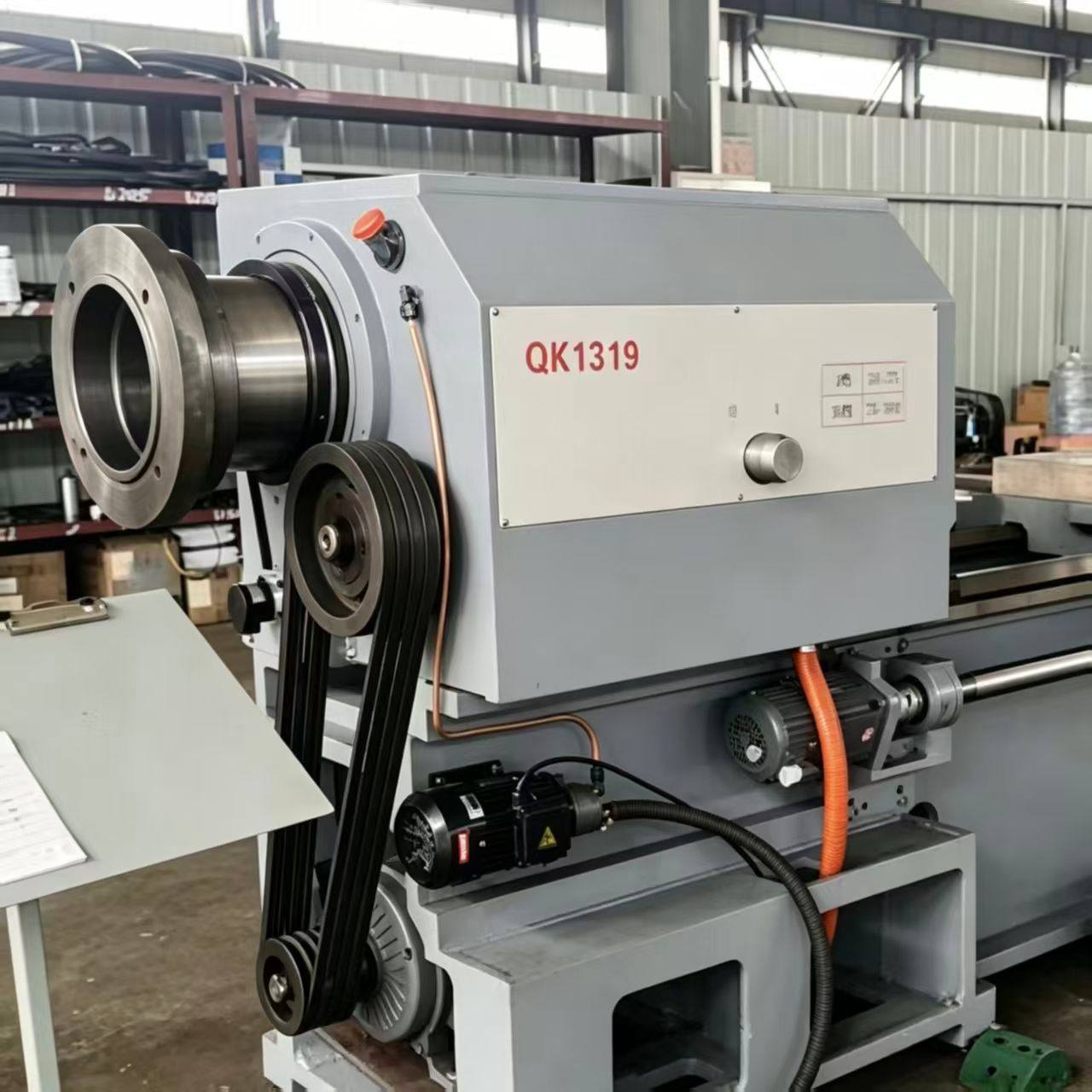

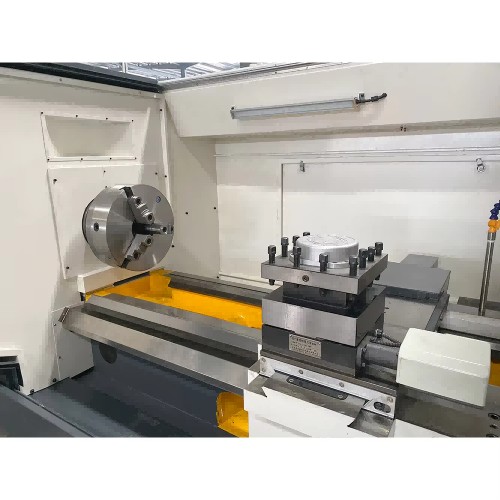

س: ما الفرق بين مخرطة خيوط الأنابيب QK1319 و QK1327?

ج: الفرق الرئيسي يكمن في حجم تجويف المغزل، وأقصى سعة للأنابيب، ووزن الآلة. تكون آلة QK1327 أثقل وزنًا عند استخدام أنابيب ذات أقطار أكبر.

س: هل معالجة سلاسل واجهة برمجة التطبيقات (API) أكثر تطلبًا؟

ج: نعم. تتطلب خيوط API درجة دقيقة، وتناقصًا، وتشطيبًا سطحيًا دقيقًا، لذلك أنت بحاجة إلى مخرطة عالية الصلابة وبرنامج خيوط معاير.

الإغلاق

إن أفضل مخرطة لولبية للأنابيب ليست الأغلى ثمناً، بل تلك التي تتناسب مع حجم الأنابيب ومواصفات اللولب وحجم الإنتاج. أرسل رسم قطعة العمل ومتطلبات اللولب إلى فريقنا، وسنوصي لك بالنموذج والتكوين المناسبين لورشة عملك.
