ماكينة تجليخ الأسطح الأوتوماتيكية بالكامل من جيهس كينجستون

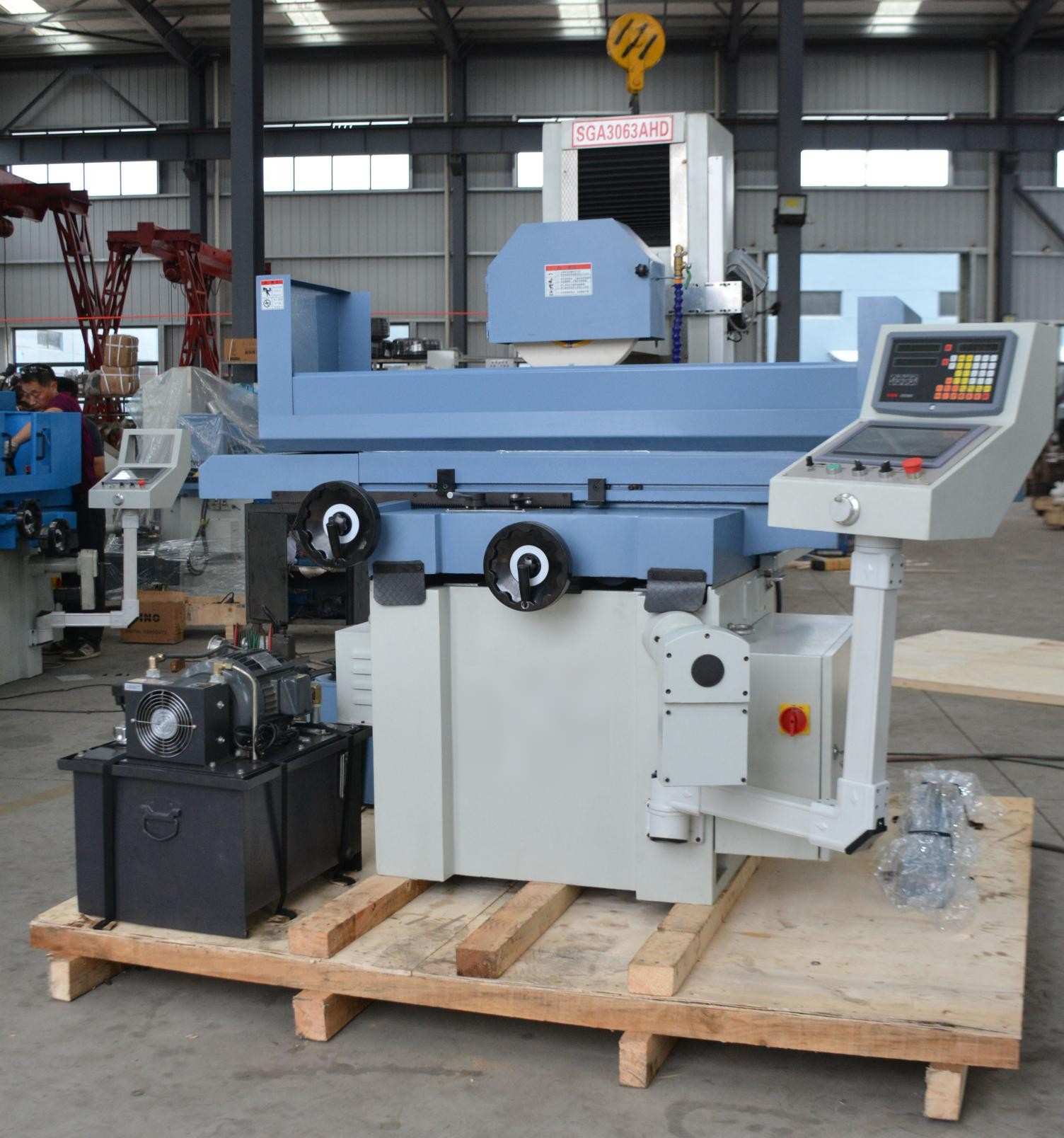

ال آلة تجليخ الأسطح الأوتوماتيكية بالكامل تعتمد هذه الآلة على حديد الزهر الرمادي عالي التحمل في قاعدتها وعمودها ومنزلقها، مما يوفر صلابة هيكلية فائقة للحد من الاهتزازات والحفاظ على استواء سطح التشغيل. وهي مزودة بمحطة هيدروليكية مستقلة ونظام تحكم باللمس GS-PLC، بالإضافة إلى طاولة عمل كهرومغناطيسية قياسية، مما يجعلها مثالية لطحن القوالب والأجزاء الميكانيكية بدقة عالية وبتكلفة مناسبة.

تم تجهيز المحورين X و Y بموجهات مطلية بالبلاستيك لمنع حركة الانزلاق والالتصاق عند السرعات المنخفضة. يستخدم المنضد الطولي موجهات مركبة مسطحة على شكل حرف V، بينما يعتمد المنزلق العرضي على موجهات مزدوجة على شكل حرف V، مما يضمن تحملًا موثوقًا للأحمال ومقاومة ممتازة للتآكل. تم تجهيز المغزل بمحامل دقيقة مسبقة التحميل وخالية من الخلوص لضمان إنتاجية طحن ثابتة. تأتي الوحدة الهيدروليكية المنفصلة مزودة بمبادل حراري مدمج للتحكم في تراكم درجة الحرارة، مما يمنع التشوه الحراري والاهتزاز أثناء الإنتاج المستمر لفترات طويلة.

1. نظام الحركة ثلاثي المحاور

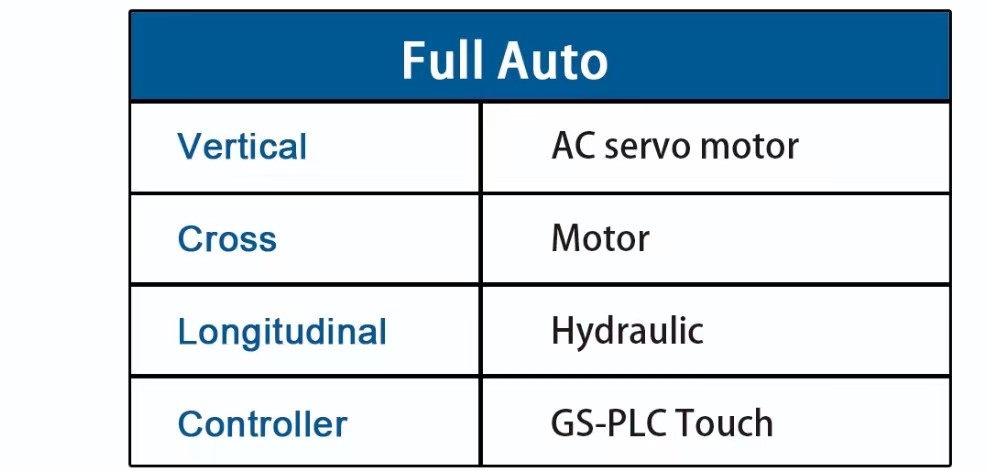

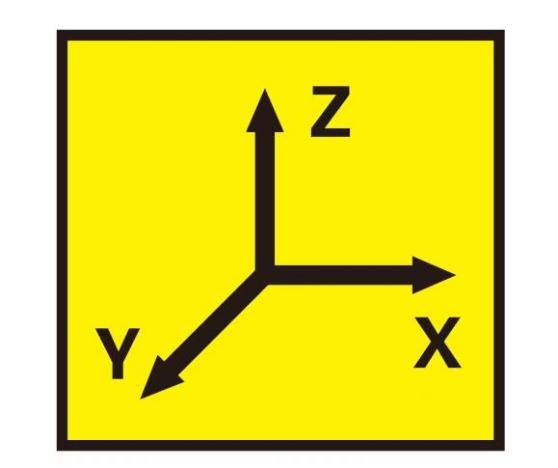

تتبع الآلة تصميمًا قياسيًا ثلاثي المحاور XYZ مع تصميمات محركات مختلفة لكل محور:

المحور Z (محور التغذية الرأسي)

يُعد المحور Z، الذي يتم تشغيله بواسطة محرك سيرفو يعمل بالتيار المتردد، جوهر عملية الطحن الدوري الأوتوماتيكي. وهو يدعم الحركة الرأسية السريعة والتغذية الدقيقة القابلة للتعديل للتحكم بدقة في عمق الطحن.

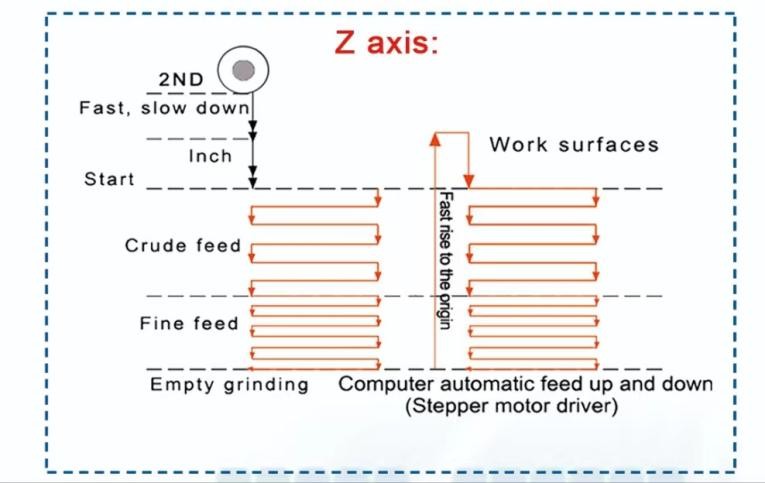

تعمل دورة الطحن التلقائية على المحور Z كما يلي: تنزل عجلة الطحن بسرعة ثم تتباطأ عند اقترابها من قطعة العمل، ثم تتابع عملية الطحن الخشن، والطحن الدقيق، والتشطيب النهائي. بمجرد انتهاء الدورة، يرتفع رأس الطحن تلقائيًا إلى وضع البداية، مع إمكانية ضبط جميع خطوات المعالجة عبر شاشة اللمس.

المحور الصادي (المحور المتقاطع)

يدعم المحور المتقاطع الذي يعمل بمحرك التغذية الترددية التلقائية والضبط الدقيق اليدوي عبر عجلة يدوية، مما يتيح تعديلًا مرنًا لإزالة المخزون الجانبي.

المحور السيني (المحور الطولي)

توفر الطاولة الطولية التي تعمل بالطاقة الهيدروليكية حركة ترددية سلسة لتغطية السطح بالكامل. تم تركيب محددات حدية على كلا الطرفين لتجنب الاصطدام العرضي.

2. نظام تشغيل التحكم بشاشة اللمس

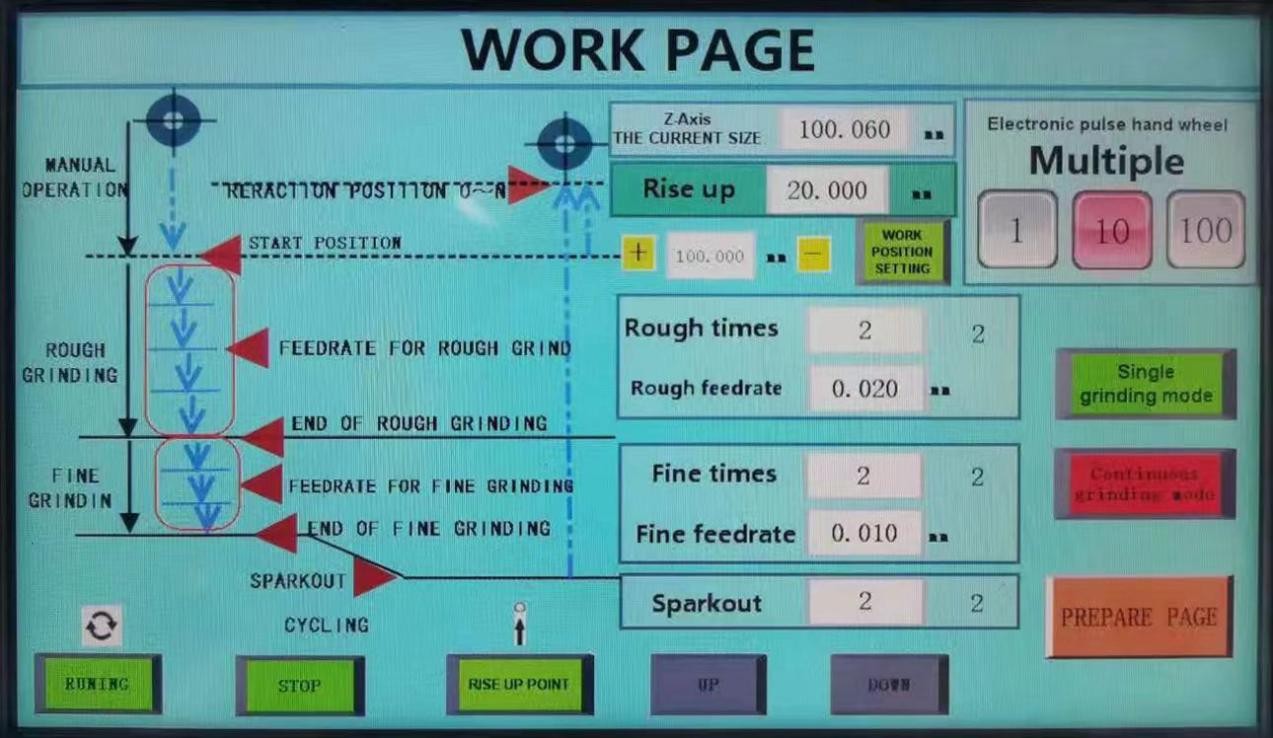

تم تجهيز الجهاز بوحدة تحكم تعمل باللمس من نوع Samsys SMART-panel IE V3 مع إمكانية ضبط المعلمات بشكل مرئي بالكامل، مما لا يتطلب برمجة معقدة.

يُمكن للمشغلين ضبط معايير الطحن الأساسية بحرية: دورات الطحن الخشن وعمق التغذية، ودورات الطحن الدقيق وعمق التغذية، وأوقات التشطيب لإزالة الشرر. يدعم الجهاز تبديل تكبير عجلة اليد الإلكترونية لتحديد المواقع يدويًا بدقة، بالإضافة إلى أوضاع الطحن أحادية الدورة والمستمرة. كما تُسهّل أزرار التشغيل والإيقاف بضغطة زر واحدة العمليات الروتينية.

3. المزايا الأساسية للمنتج

توفر الموجهات المطلية منخفضة الاحتكاك وهيكل التوجيه المعزز على شكل حرف V قدرة تحميل مستقرة وعمر خدمة طويل.

تعمل مجموعة محامل المغزل المحملة مسبقًا على تقليل انحراف المغزل، مما يحقق تشطيبًا سطحيًا متسقًا على قطع العمل المصنوعة من الفولاذ وسبائك الألومنيوم والحديد الزهر.

يعمل نظام التبريد الهيدروليكي المستقل على تثبيت حركة الطاولة ويتجنب الانحراف الحراري للأبعاد أثناء التشغيل لفترات طويلة.

يُحقق المحور Z الذي يتم التحكم فيه بواسطة محرك سيرفو تحكمًا في العمق على مستوى الميكرون، وهو مناسب تمامًا لطحن المكونات فائقة الرقة وعالية الدقة.

يمنع نظام الحماية المزدوج الميكانيكي والبرمجي للحد من حركة عجلة الطحن حدوث تصادم بين عجلة الطحن والتجهيزات.

4. الملحقات القياسية

شاشة لمس سامسيس الذكية، عجلة يدوية إلكترونية، عجلة تجليخ وحافة، مصباح عمل LED، ظرف مغناطيسي، أدوات موازنة العجلات، جهاز تسوية متوازي، أغطية واقية للسلامة، مزيل مغناطيسية، وحدة تدوير سائل التبريد، أداة تسوية ماسية، أقدام تسوية الماكينة، نظام تشحيم مركزي ومجموعة أدوات خدمة كاملة.

التعليمات

س1: ما أنواع قطع العمل التي يمكن لهذه المطحنة معالجتها؟

أ1: تُستخدم هذه التقنية لمعالجة المعادن الحديدية، بما في ذلك الفولاذ والحديد الزهر، بالإضافة إلى المواد غير الحديدية مثل سبائك الألومنيوم. وتُستخدم على نطاق واسع في صناعة قوالب التشكيل، والأجزاء الدقيقة الرقيقة، والمكونات الميكانيكية القياسية.

س2: ما هي ميزة محرك السيرفو على المحور Z؟

A2: يحقق محرك المؤازرة دقة تغذية رأسية فائقة الدقة، مما يضمن إزالة متساوية للمواد أثناء الطحن الخشن والدقيق، الأمر الذي يحسن بشكل كبير دقة التسطيح لقطع العمل الرقيقة.

س3: ما هو دور عملية طحن الشرارة؟

A3: لا يتم تطبيق تغذية رأسية أثناء عملية التجليخ بالشرارة. فهي تزيل خطوط التجليخ المتبقية وتخفف إجهاد التشغيل الداخلي، مما يقلل بشكل فعال من تشوه قطعة العمل بعد إزالة المغناطيسية وتفريغها.

س4: كيف يمكن تجنب التصادم أثناء المعالجة التلقائية؟

A4: تم تركيب محددات ميكانيكية على مساري الحركة X و Y. كما يمكن للمشغلين ضبط حدود الحركة الآمنة على شاشة اللمس لتقييد نطاق حركة الطاولة لتوفير حماية مضاعفة.
