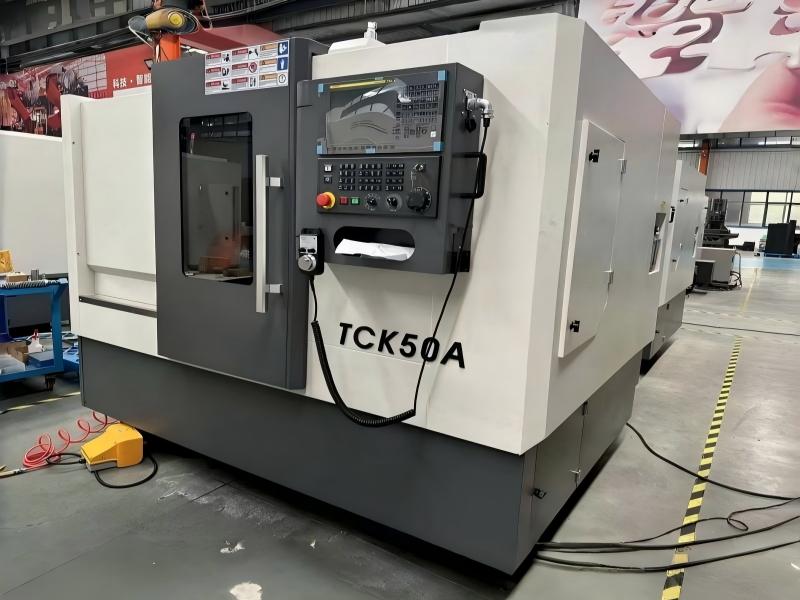

ال مخرطة CNC ذات سرير مائل يُعد هذا المركز مركز خراطة متوسط التحمل ذو قاعدة مائلة، ويُستخدم على نطاق واسع في ورش التصنيع الدقيق، ومصانع مكونات السيارات، ومصنعي الأجزاء الهيدروليكية، وشركات تصنيع المعادن حول العالم. يختلف هذا المركز عن مخارط CNC التقليدية ذات القاعدة المسطحة، حيث يعتمد على هيكل قاعدة مصبوبة متكاملة مائلة بزاوية 30 درجة، مما يوفر مزايا بارزة في الصلابة الهيكلية، وإزالة الرقائق، ووضوح التشغيل، والتوافق مع أنظمة التشغيل الآلي.
صُمم هذا النموذج للإنتاج الكمي المستمر لأجزاء الأعمدة، والشفاه، والأكمام، والوصلات، وغيرها من قطع العمل الدوارة. وهو يدعم عمليات الخراطة الخارجية، والتجويف الداخلي، والتسوية، والتخديد، واللولبة، وتشكيل الأسطح المنحنية. ويمكن توسيع الطاقة الإنتاجية لتلبية متطلبات الإنتاج المتنوعة، بدءًا من الدفعات الصغيرة وصولًا إلى الطلبات الكبيرة، وذلك بإضافة برج أدوات دوار، وذيل متحرك، ووحدة تغذية قضبان أوتوماتيكية (اختيارية).

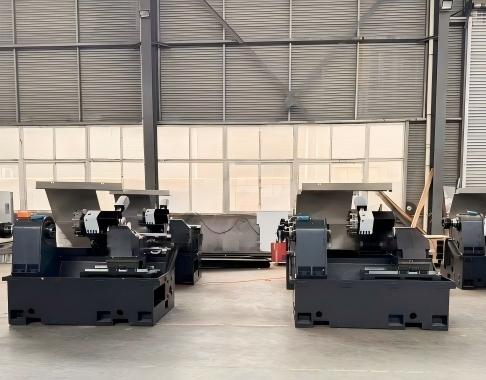

1. سرير مائل مصبوب متكامل بزاوية 30 درجة
السرير الرئيسي مصنوع من قطعة واحدة من الحديد الزهر، وخضع لعملية تلدين لتخفيف الإجهاد الداخلي الناتج عن عملية الصب، مما يجعله مقاومًا للاهتزازات أثناء عمليات القطع الثقيلة. يسمح التصميم المائل بانزلاق رقائق المعدن بشكل طبيعي بفعل الجاذبية، مما يمنع تراكمها على الموجهات الخطية ويحمي مكونات التوجيه لضمان الحفاظ على الدقة على المدى الطويل.

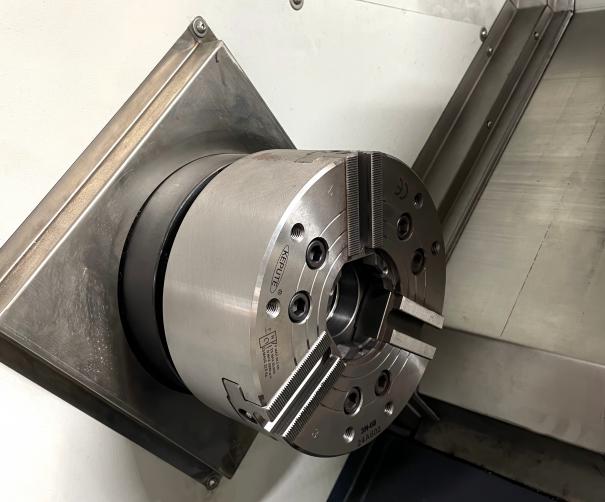

2. وحدة المغزل عالية الأداء
مزودة برأس مغزل A2-6 وقطر تجويف مغزل 65 مم، يصل أقصى قطر للقضيب المار عبرها إلى 50 مم. تتراوح سرعة دوران المغزل من 50 إلى 4500 دورة في الدقيقة، وهي متوافقة مع محرك سيرفو عالي العزم. يضمن الدوران المستقر تشطيبًا سطحيًا متجانسًا لقطع العمل المصنوعة من الفولاذ والفولاذ المقاوم للصدأ والألومنيوم والحديد الزهر.
3. نظام تغذية مؤازر عالي السرعة للمحورين X/Z
مدى حركة المحور السيني: 200 مم؛ مدى حركة المحور العيني: 550 مم. سرعة حركة سريعة تصل إلى 30 م/دقيقة. تضمن براغي الكرات عالية الدقة والموجهات الخطية دقة إعادة التموضع في حدود 0.003 مم، ما يفي بمتطلبات التفاوت الصارمة للمكونات الدقيقة.
4. برج مؤازر هيدروليكي
مجهزة قياسياً ببرج هيدروليكي متعدد المحطات، مما يتيح تغيير الأدوات بسرعة. يمكن للمستخدمين اختيار برج أدوات ثابت قياسي أو برج طاقة متطور (خيار المحور C) لتحقيق عمليات الخراطة والحفر والتثقيب والطحن مجتمعة في عملية تثبيت واحدة.
5. غلاف واقٍ مغلق بالكامل
يقلل غطاء الأمان الكامل المقاوم للرذاذ من تناثر سائل التبريد، ويحسن بيئة ورشة العمل، ويلبي متطلبات السلامة الأوروبية والشرق أوسطية والأفريقية.
س1: ما هو أقصى قطر لقطعة العمل التي يمكن معالجتها؟
أ: يبلغ قطر الدوران فوق السرير 500 مم؛ ويعتمد أقصى قطر تشغيل فعلي على تداخل برج الأدوات. ويبقى قطر الخراطة الموثوق به ضمن 400 مم لضمان إنتاج مستقر.
س2: هل يمكن تصنيع الآلة من الفولاذ المقاوم للصدأ؟
ج: نعم. باستخدام أدوات القطع المناسبة ونظام التبريد الملائم، يمكنها تشكيل الفولاذ المقاوم للصدأ بثبات. ويقلل هيكل السرير المائل الصلب من اهتزاز الأداة بشكل فعال.
س3: هل يمكنني الترقية إلى أدوات التشغيل المباشر لاحقًا؟
ج: يمكن تخصيص هيكل الماكينة لتركيب برج التشغيل. من الأجدى اقتصادياً تأكيد متطلبات الخراطة والطحن قبل الطلب، بدلاً من إجراء التعديلات بعد التسليم.
س4: هل شهادة CE متوفرة لجهاز LC550؟
ج: يمكننا توفير وثائق السلامة الميكانيكية CE للأجهزة المصممة وفقًا لمعايير الاتحاد الأوروبي، وهي مناسبة للتصدير إلى الدول الأوروبية.
س5: ما هي خدمات الدعم التي يمكن تقديمها بعد البيع؟
أ: ضمان لمدة 12 شهرًا على الجهاز. نوفر دليل تشغيل كامل باللغة الإنجليزية، ورسومات كهربائية، ومخططًا هيدروليكيًا، وإرشادات فنية عن بُعد عبر الفيديو. يمكن شحن قطع الغيار إلى جميع أنحاء العالم في غضون فترة قصيرة.
