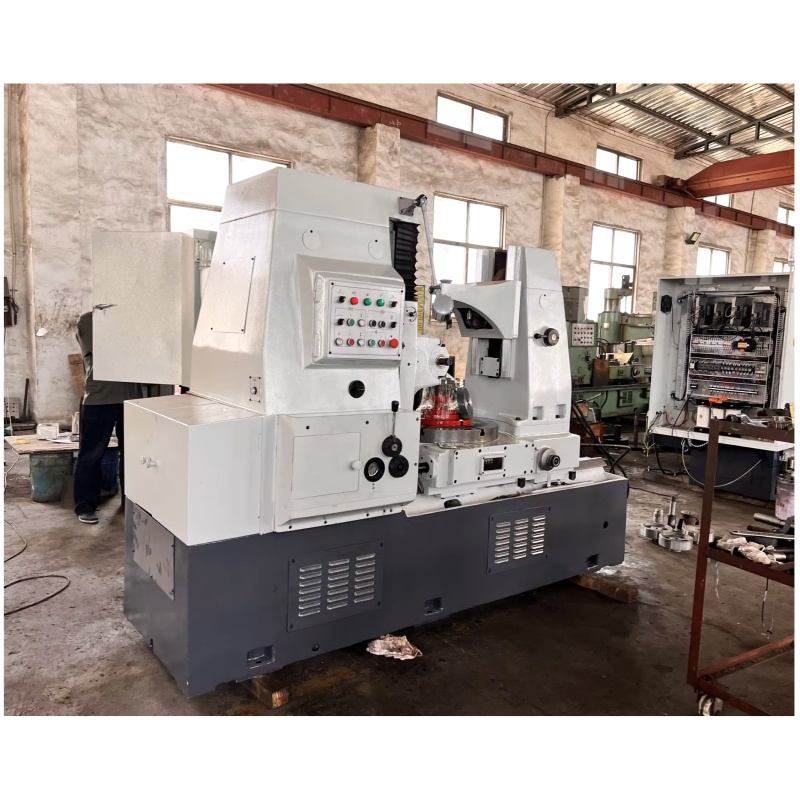

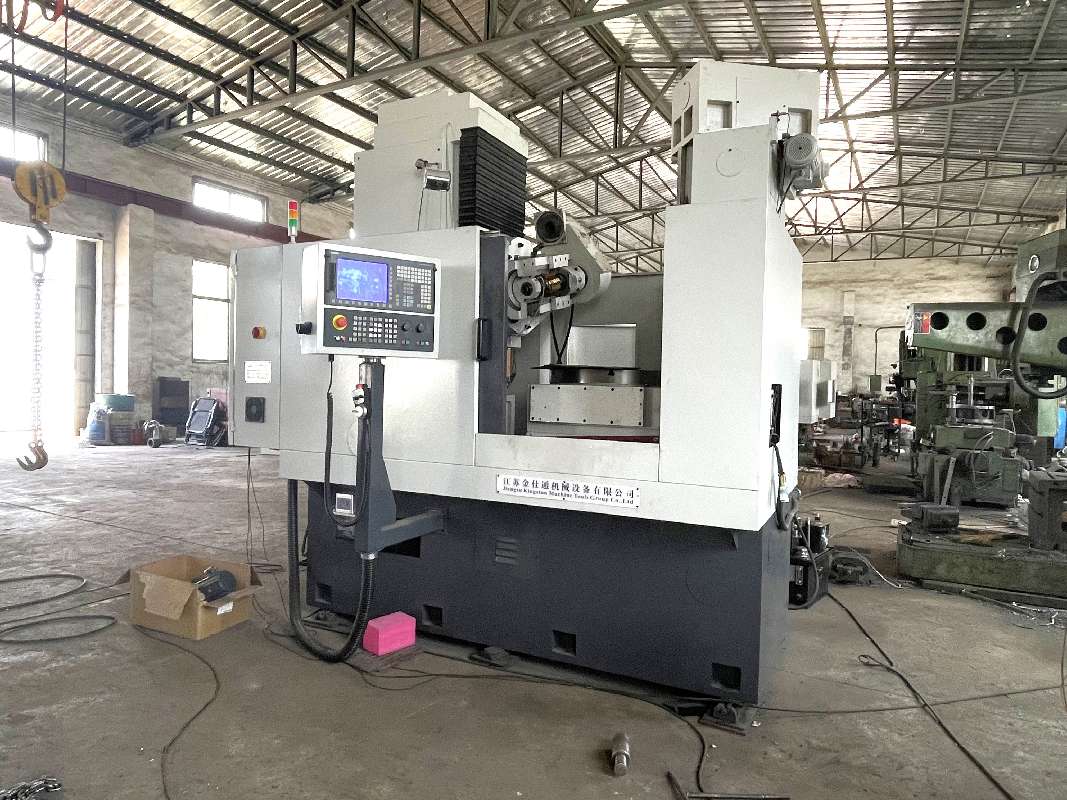

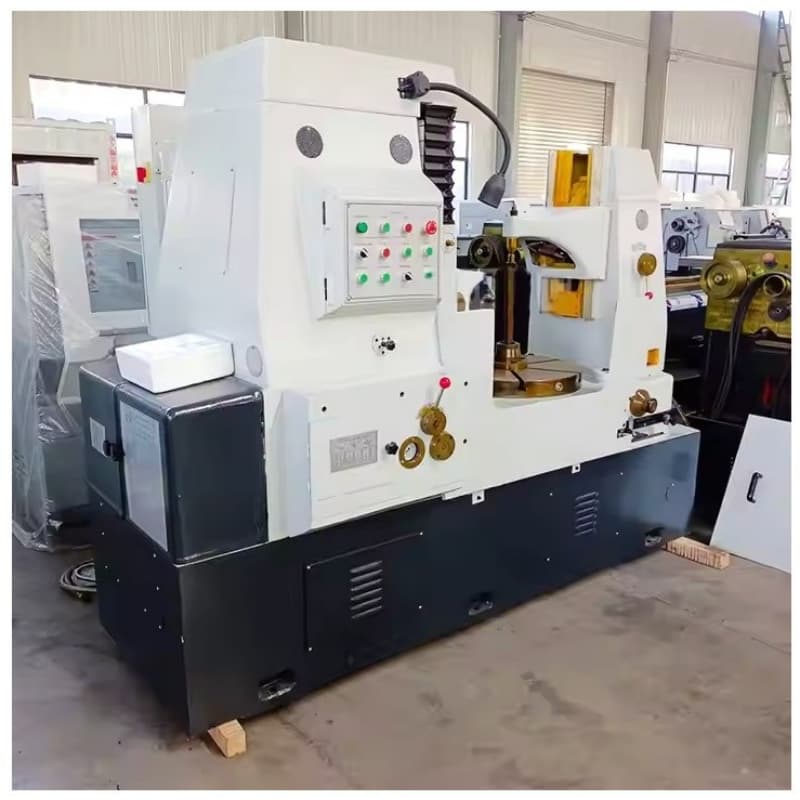

ماكينة تشكيل التروس المعدنية CNC أوتوماتيكية بالكامل ذات وحدة ماكس 16 للتصنيع

ماكينة تشكيل التروس CNC هي أداة آلية خاصة عالية الدقة لمعالجة التروس، قادرة على معالجة التروس الأسطوانية والحلزونية والدودية وغيرها من قطع العمل بكفاءة عالية. تتميز بصلابة عالية، وتشغيل مستقر، ودقة تصنيع فائقة، ومتانة قوية، مما يجعلها مثالية للتصنيع الدقيق بكميات كبيرة وإنتاج التروس المتنوعة على نطاق واسع.

الطلب (الحد الأدنى للكمية) :
1
منشأ المنتج :
China
لون :
Optional
ميناء الشحن :
Shanghai
مهلة :
30
وزن :
6800kg

استفسر الآن

يؤدي ارتفاع العمود الرأسي وزيادة الشوط إلى توسيع نطاق العمل بشكل فعال.

1. آلية مزودة بأداة كهربائية تسمح بإطالة عمر الموقد وتزيد بشكل كبير من عمره الافتراضي
أداة القطع.

2. تتميز التروس الدودية عالية الدقة التي تتجاوز خمس درجات بعمر خدمة طويل ودقة ثابتة.

3. يتم استبدال المحامل التقليدية الموجودة على طول الشفرات بمحامل دوارة لتمكين سرعة أكبر للأدوات.

4. يعتمد الدعم الخارجي لذيل العمود الصغير على هيكل المفصلة ويمكن فتحه بسهولة للخارج، مما يسهل تعليق المكونات ذات الأقطار الكبيرة.

مواصفة

مواصفة	YK/YKD3150CNC	وحدة
أقصى قطر لقطعة العمل	500	mm
أقصى معامل	10	mm
الزاوية الحلزونية للترس الحلزوني المصنّع	±45°	°
أقصى قطر لقاطع التقطيع المركب	160	mm
أقصى طول لقاطع التقطيع المركب	160	mm
أقصى حركة محورية لقاطع التشكيل	100	mm
قاطع تشكيل التروس ذو قطر محور قابل للاستبدال	22 27 32 40	mm
مخروطية تجويف مخروطي لمغزل قاطع التشكيل	MT5#	mm
المسافة الأفقية من مركز قاطع التشكيل إلى مركز طاولة العمل	25-330	mm
المسافة الرأسية من مركز قاطع التشكيل إلى سطح طاولة العمل	235-535	mm
المسافة من مركز العمود الخلفي إلى سطح طاولة العمل	350-700	mm
قطر سطح طاولة العمل	510	mm
أقصى سرعة لمحور دوران قاطع التشكيل	625	دورة في الدقيقة
نطاق سرعة التغذية المحورية (المحور Z)	0-2000	مم/ مين
نطاق سرعة التغذية الشعاعية (المحور السيني)	0-2000	مم/ مين
أقصى سرعة للحركة المماسية	2000	مم/مين
أقصى نطاق سرعة طاولة العمل	30	دورة في الدقيقة
أقصى سرعة دوران لعمود الأدوات	4.5	o/s
حجم الآلة (الطول × العرض × الارتفاع)	2.97 × 1.80 × 2.15	m
وزن الآلة	5500/6800	kg

مقدمة المنتج

أداء هذه الآلة:

1. زيادة ارتفاع العمود الرأسي وزيادة طول الخط:تم جعل العمود الرأسي أعلى (زيادة في الشوط المحوري بمقدار 180 مم في منزلق الرأس مقارنة بـ YK3180 من نفس النوع) لتمكين معالجة عرض أسنان أكبر.

٢. زيادة عمر أدوات القطع: بفضل تقنية القطع الكهربائي. يصل طول شوط هذه التقنية إلى ١٨٠ مم، مما يُطيل عمر أداة القطع بشكل كبير.

3. دقة عالية وعمر خدمة طويل:تعتمد الآلة على ترس دودي عالي الدقة من الدرجة الخامسة وتستخدم مادة سبيكة برونزية ذات مقاومة عالية للتآكل، مما يتيح عمر خدمة طويل ودقة ثابتة.

4. زيادة سرعة دوران الأدوات: تحل المحامل الدوارة محل المحامل التقليدية على طول أذرع القطع للسماح بسرعة دوران أكبر للأدوات.

5. يتم استخدام أسطوانة موازنة رد الفعل العكسي أثناء تحرك حامل الأدوات في الاتجاه المحوري، مما يقلل بشكل فعال من المسافة بين براغي التوجيه ويزيل الاهتزاز.

6. يقلل الهيكل الهيدروليكي المريح من وقت عدم القطع وكذلك أوقات استخدام أدوات القطع.

7. يعتمد الدعم الخارجي لذيل العمود الصغير على هيكل المفصلة ويمكن فتحه بسهولة للخارج، مما يسهل تعليق المكونات ذات الأقطار الأكبر.
