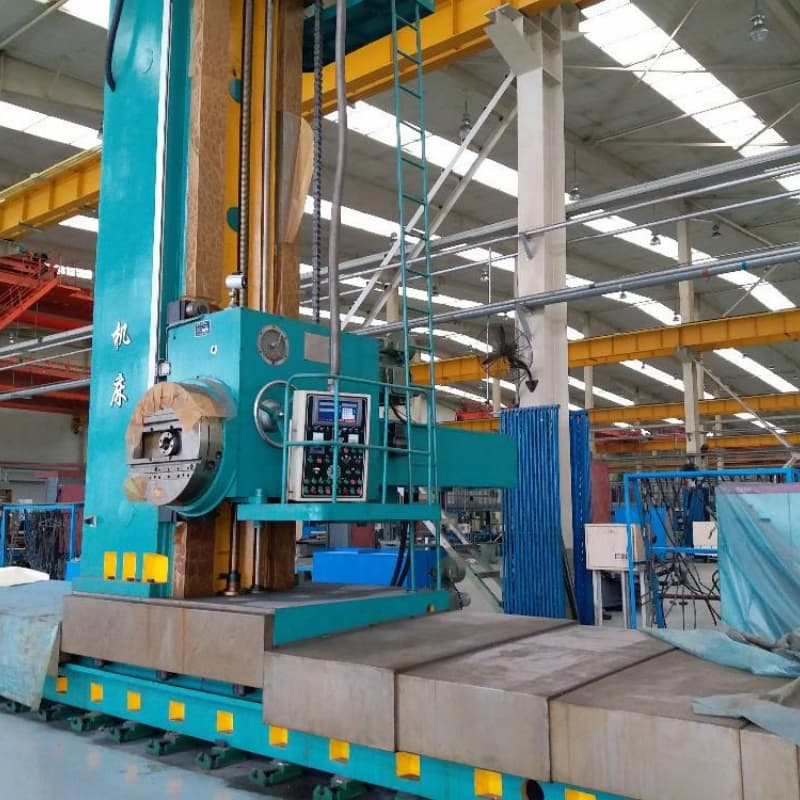

ماكينة حفر أرضيات ذات تجويف أملس ذاتية التغذية يتم التحكم فيها بواسطة نظام التحكم الرقمي الحاسوبي (CNC).

استخدامات وميزات سلسلة TX6216E من آلات حفر الأرضيات

1. نظام النقل الرئيسي

يستخدم ناقل الحركة الرئيسي في جهاز TX6216E محرك تيار مستمر لتنظيم السرعة بسلاسة، بالإضافة إلى 4 مراحل سرعة ميكانيكية يتم التحكم بها بواسطة مقبض. ويمكن عكس اتجاه دوران المغزل عبر المحرك.

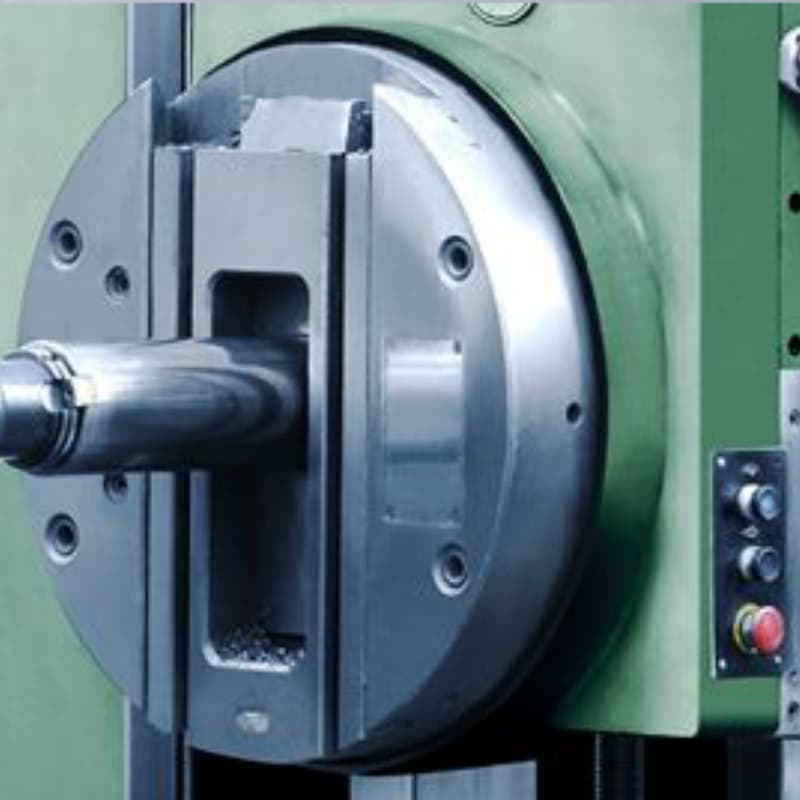

2. مواجهة محرك الرأس

يدور رأس التوجيه مع المغزل المجوف (الذي يعمل بواسطة مفتاح طرفي) ويحرك منزلق التغذية الشعاعي عبر آلية كوكبية. ويعتمد نظام نقل حركة خالٍ من رد الفعل العكسي لتجنب "سقوط القاطع".

3. حركات أخرى

تُشغّل محركات التيار المتردد الحركة المحورية للمغزل، والحركة الشعاعية لحامل أدوات رأس التوجيه، والحركة الرأسية لرأس المخرطة، والحركة الطولية للعمود الأمامي. يتم الحصول على سرعة متغيرة باستمرار من خلال مرحلة السرعة الميكانيكية الثانية بالإضافة إلى تنظيم السرعة الكهربائي، ويتم التحكم فيهما بواسطة قابضات كهرومغناطيسية (يستخدم حامل أدوات رأس التوجيه فقط قابضًا هيدروليكيًا). يمكن عكس جميع الحركات بواسطة المحرك.

4. عربة منزلقة

تم تجهيز العربة المنزلقة بجهاز تثبيت لضمان التشغيل المريح والموثوق وتقليل الجهد المبذول.

5. الممرات

تم ترصيع العربة المنزلقة وموجهات رأس المخرطة بأشرطة ناعمة لتقليل معاملات الاحتكاك الساكن والديناميكي وضمان التشغيل المستقر.

6. هياكل النقل

يتم تحريك العمود بواسطة التروس والجريدة المسننة؛ أما حركة رأس المخرطة وقضيب الحفر فتستخدم لولب الرصاص والصامولة.

7. التشحيم والحماية

يستخدم نظام التشحيم الهيدروليكي قطع غيار هيدروليكية محلية الصنع من أفضل العلامات التجارية. ويتم تشحيم الموجهات والبراغي اللولبية تلقائيًا. كما تم تجهيز موجه السرير بدرع من الفولاذ المقاوم للصدأ.

مغزل
القطر	Φ160mm
فتحة مخروطية	متري 80
دوران (بدون خطوات)	1.8～500 دورة في الدقيقة
نطاق التغذية (بدون خطوات)	0.45～1500 مم/دقيقة
أقصى مدى للحركة المحورية	1200 مم
السرعة العالية	1500 مم/دقيقة
المسافة من مركز المغزل إلى المنصة (بالدقائق)	600 مم
الأعلى.	3600 مم
أقصى قطر لثقب الحفر	قطر 750 مم
أقصى قوة مقاومة للتغذية	3920 كجم
أقصى عزم شد	490 كجم.م
حامل الأدوات الشعاعي لرأس التشكيل
دوران (بدون خطوات)	1.8～120 دورة/دقيقة
نطاق التغذية (بدون خطوات)	0.21～750 مم/دقيقة
أقصى قدر من السفر	220 مم
السرعة العالية	750 مم/دقيقة
أقصى قطر لقلب الوجه	Φ1000 مم
أقصى قطر لثقب الحفر	Φ1000 مم
رأس الجيتار
أقصى مدى للحركة الرأسية (المحور Y)	3000 مم
نطاق التغذية (بدون خطوات)	5-1500 مم/دقيقة
السرعة العالية	1500 مم/دقيقة
العمود الأمامي
أقصى مدى أفقي (المحور السيني)	8000 مم
نطاق التغذية (بدون خطوات)	5-1500 مم/دقيقة
السرعة العالية	1500 مم/دقيقة
منصة (طلب خاص)
أبعاد المنصة	4500×1800×400
المساحة (الطول × العرض)	5400×4500 مم
أقصى سعة تحميل	15 طن/م²
قوة
المحرك الرئيسي Z4-160/31	30 كيلو واط 1500 دورة في الدقيقة
محرك التغذية	7.5 كيلو واط 1500 دورة في الدقيقة
الأبعاد الكلية (الطول × العرض × الارتفاع)	12600×8802×7000 مم
الوزن الإجمالي (تقريبًا)	67 طن

مزايا المنتج

•
• 1. دقة واتساق لا مثيل لهما: تتميز ماكينة الحفر CNC الخاصة بنا بنظام CNC متطور ومغزل عالي الدقة، مما يحقق دقة تصل إلى مستوى الميكرون (±0.005 مم). ويضمن التعويض الذكي للأخطاء جودة إنتاج متسقة بكميات كبيرة لقطع غيار الطائرات والسيارات.
•
• ٢. كفاءة عالية وأتمتة لخفض التكاليف: تتيح ماكينة الحفر الأوتوماتيكية CNC بالكامل التشغيل المستمر مع تقليل العمالة. تعمل العمليات المتعددة المتكاملة (الحفر/التفريز/الثقب/التثقيب) والتثبيت لمرة واحدة على زيادة الكفاءة بنسبة ٣٠٪ إلى ٥٠٪، كما يقلل الإعداد السريع من وقت التوقف.
•
• 3. تنوع كبير وخيارات تخصيص متعددة: ماكينة حفر أفقية/رأسية/عميقة/محمولة، مناسبة للفولاذ/الحديد الزهر/الألومنيوم. قطر الحفر من 4 مم إلى 2000 مم، شوط قابل للتخصيص لتلبية معظم الاحتياجات الصناعية.

جيانغسو  كينغستون  آلة  أدوات شركة المجموعة المحدودة

بدأت مجموعة جيانغسو كينغستون لآلات التصنيع مسيرتها في عالم تصنيع المعادن قبل 20 عامًا، عندما أسست منظمة رائدة عام 1998 لتسويق وبيع وصيانة ودعم معدات تشغيل المعادن ومنتجات مناولة المواد في السوق الدولية. وانطلاقًا من رغبتنا في تزويد عملائنا بمجموعة أكثر مرونة وجودة من آلات التصنيع لتلبية أدق احتياجاتهم، أجرينا أبحاثًا مكثفة ثم تواصلنا مع أفضل مصنعي معدات تصنيع المعادن حول العالم، بما في ذلك أكبر مصنع في العالم لإنتاج آلات تشكيل التروس، وآلات تشكيل المعادن بالدرفلة CNC، ومكابس الثني، وآلات لف الصفائح، وغيرها، لتصنيع آلات وفقًا لمواصفاتنا تحت علامة كينغستون التجارية. وتشمل آلاتنا آلات تشكيل التروس، وآلات تشكيل المعادن بالدرفلة CNC، وآلات تشكيل الحديد الهيدروليكية، ومكابس الثني، وآلات القص، وآلات الدرفلة، وآلات ثني المقاطع، وآلات التثقيب، وآلات القطع بالبلازما والليزر، بالإضافة إلى آلات الخراطة، وغيرها.

لماذا تختارنا؟

• تكنولوجيا ناضجة ومستقرة

  بفضل خبرتنا الممتدة لسنوات في تصنيع أدوات الآلات الصناعية ومعدات التحكم الرقمي الحاسوبي (CNC)، نعتمد عمليات راسخة ومستقرة بدءًا من التصميم الهيكلي واختيار المكونات الأساسية وصولًا إلى تجميع الآلة بالكامل. تتميز آلاتنا بأداء موثوق، ومعدل أعطال منخفض، ودقة عالية، مما يُمكّنها من تلبية متطلبات الإنتاج المستمر على المدى الطويل، ويجعلنا الشريك المفضل للعملاء في جميع أنحاء العالم.
• دعم الحلول المخصصة

  نقدم حلولاً حصرية مصممة خصيصاً وفقاً لمواصفات قطع العمل، وتقنية المعالجة، والطاقة الإنتاجية، وظروف الموقع، بما في ذلك نظام التحكم الرقمي بالحاسوب (CNC)، ونطاق الحركة، والسرعة، ومبدل الأدوات، والتجهيزات، وتحديثات الأتمتة. آلة واحدة بحل واحد لمساعدتك على تحسين الكفاءة، وخفض التكاليف، وتعزيز القدرة التنافسية.
• خدمة ما بعد البيع كاملة

  لدينا فريق متخصص في خدمات ما بعد البيع والدعم الفني لتقديم خدمات التركيب والتشغيل والتدريب على الصيانة والإرشادات في جميع أنحاء العالم. خدمة متاحة على مدار الساعة. استجابة سريعة لأي مشكلة في المعدات، ودعم فني عن بُعد فوري، وخدمة ميدانية عند الضرورة، مما يضمن استمرارية الإنتاج واستخدامًا خاليًا من المتاعب.

شهادتنا

شهادات معتمدة، جودة ثابتة وموثوقة.

-------------------------------------------------------------------

معرض المصانع

قاعدة إنتاج احترافية، قوة في التصنيع الدقيق

التعبئة والشحن

نقل آمن واحترافي، وتسليم مضمون في الموعد المحدد



التعليمات

س1: ما هي قطع العمل التي تناسبها آلة الحفر والطحن CNC بشكل أفضل؟



يستخدم بشكل أساسي لأجزاء الصناديق المعقدة والقوالب والإطارات والأجزاء الدقيقة الكبيرة التي تتطلب عمليات التثقيب والطحن والحفر والتثقيب في نفس الوقت.



س2: ما الفرق بين آلة الحفر والطحن CNC ذات 3 محاور، و4 محاور، و5 محاور؟



يقوم نظام 3 محاور بالمعالجة المستوية الأساسية؛ ويضيف نظام 4 محاور محورًا دورانيًا للقوس/السطح؛ ويحقق نظام 5 محاور معالجة الأسطح ثلاثية الأبعاد المعقدة والمعالجة متعددة الزوايا.



س3: ما الفرق بين آلة الحفر والطحن CNC ومركز التشغيل؟



تركز آلة الحفر والطحن CNC على الحفر عالي الدقة والطحن الثقيل؛ أما مركز التشغيل فهو مخصص أكثر للأجزاء العامة مع تغيير أسرع للأدوات.



س4: هل آلة الحفر والطحن CNC جيدة للتشطيب الخشن والنهائي؟



نعم. يتميز بصلابة عالية للتشكيل الأولي ودقة عالية للتشطيب، وهو مناسب لجميع مراحل المعالجة.



س5: كيف نختار الشوط المناسب لماكينة الحفر والتفريز CNC؟



اختر وفقًا لحجم قطعة العمل ونطاق المعالجة ومساحة التشغيل، وتأكد من أن شوط X/Y/Z يغطي قطعة العمل الخاصة بك.
