تتميز هذه الآلة بسرعة عالية وعزم دوران كبير، وهي مناسبة لأساليب الإنتاج متعددة الأنواع بكميات صغيرة ومتوسطة، مع مزايا توفير معدات المعالجة، وتقصير دورة إعداد الإنتاج، وتحسين كفاءة العمل، وخفض تكاليف الإنتاج، وتمكين المستخدمين من الحصول على فوائد اقتصادية أعلى. يُستخدم على نطاق واسع كمعدات معالجة في الصناعات التحويلية الميكانيكية مثل الآلات الهندسية، وعربات السكك الحديدية، ومعدات التعدين، والمحركات الكبيرة، وتوربينات المياه، وتوربينات البخار، والسفن، وصناعة الصلب، والصناعات العسكرية، ومعدات حماية البيئة الكبيرة.
الطلب (الحد الأدنى للكمية) :
1منشأ المنتج :
Chinaلون :
Customizedميناء الشحن :
Shanghaiمهلة :
30وزن :

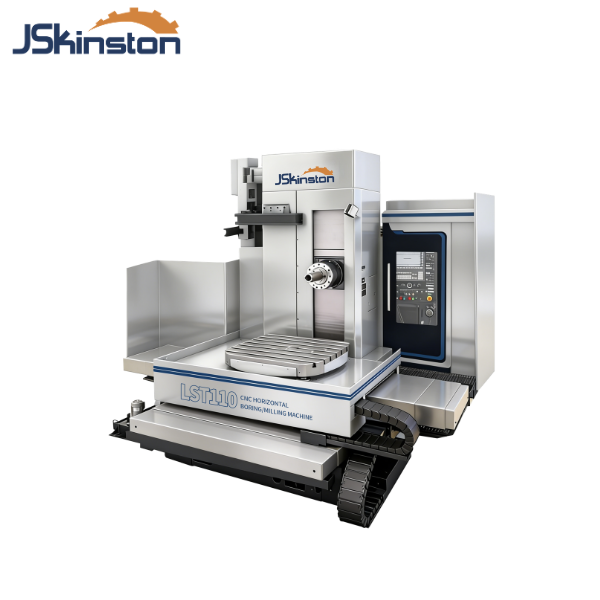

23Tonماكينة الحفر والطحن الأفقية KST-110 عالية السرعة وذات عزم دوران كبير

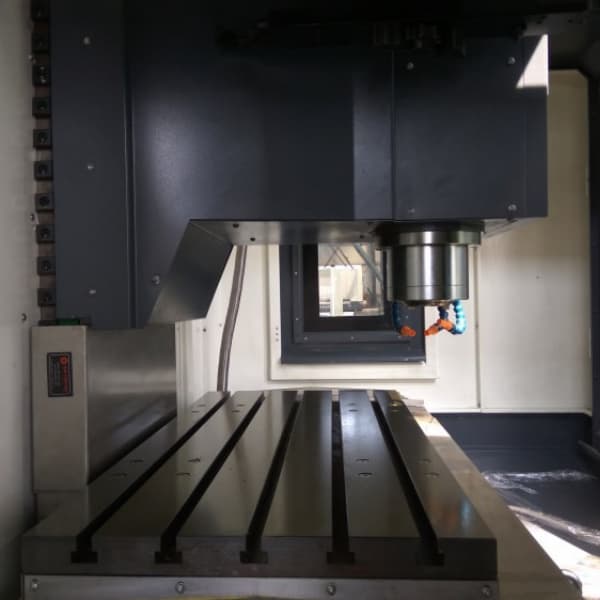

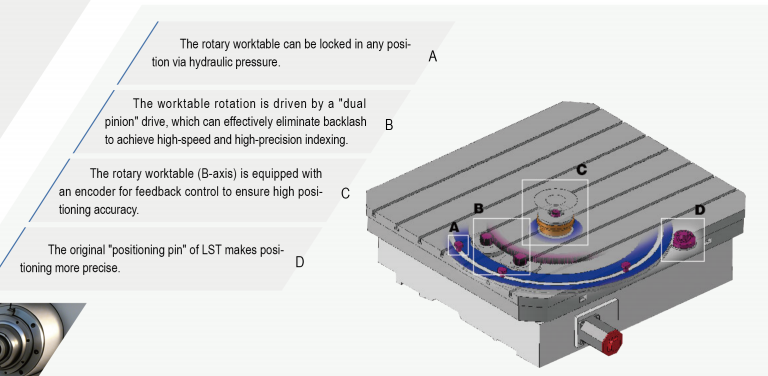

تتحمل طاولة العمل شديدة التحمل المصنعة داخليًا (1000 × 1200 مم) حمولة قصوى تبلغ 4000 كجم وتأتي مع فتحات على شكل حرف T بعرض 22 مم لتثبيت قطعة العمل بشكل موثوق.
يوفر تحديد المواقع بدقة عالية بالإضافة إلى دوران كامل بزاوية 360 درجة مع خطوة فهرسة دنيا تبلغ 0.001 درجة.
تضمن وحدة التحكم ذات الحلقة المغلقة للشبكة الدائرية المستوردة دقة فائقة في الفهرسة والمحورية أثناء الحفر العكسي.

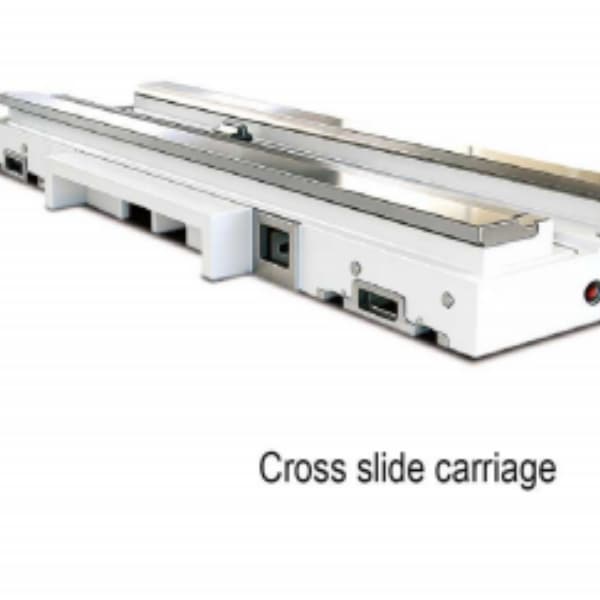

مزودة بموجهات دوارة خطية لشوط المحور X بطول 1600 مم وواقيات من الفولاذ المقاوم للصدأ، فهي مقاومة للغبار والماء ودقيقة في تحديد الموضع مع حركة سلسة.
بفضل التشغيل الآلي العالي، فإنه يتيح تحديد المواقع الدورانية التلقائية والربط متعدد المحاور لإنهاء عمليات التشغيل المتعددة في عملية تثبيت قطعة العمل الواحدة.
تم تحسينها للقطع الثقيل بسرعات عمل متطابقة، وهي تدعم التشغيل من أربعة جوانب والتجويف العكسي من أجل قابلية التكيف الواسعة للعملية.
مواصفة
أغراض | KST-110 CNC |
حجم الطاولة | 1000 × 1200 مم |
أقصى حمولة | 4000 كجم |
الحد الأدنى لفهرسة دوران الطاولة، المحور B | 0.001˚ |

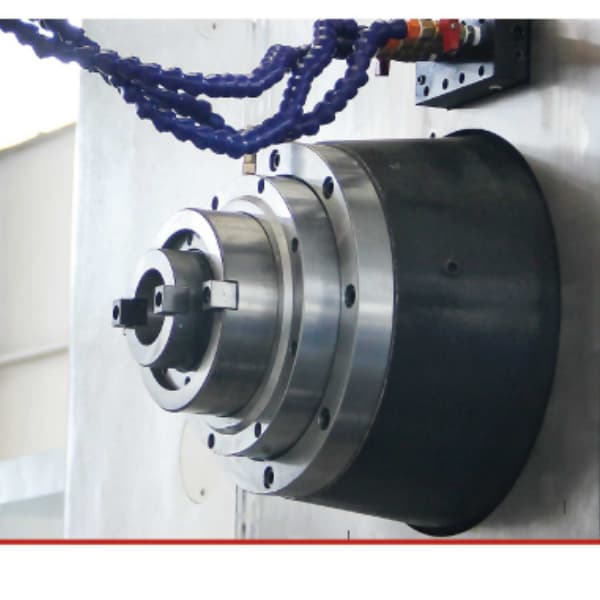

قطر المغزل القابل للسحب | 110 مم |
مخروط المغزل | بي تي 50 |
سرعة المغزل | 10-2500 دورة في الدقيقة (نطاقان) |
طاقة محرك المغزل | 18.5/22 كجم |
أقصى عزم دوران لمغزل الطحن | 1157/1376(S1/S6) |
أقصى مقاومة محورية للحفر | 13000 شمالاً |

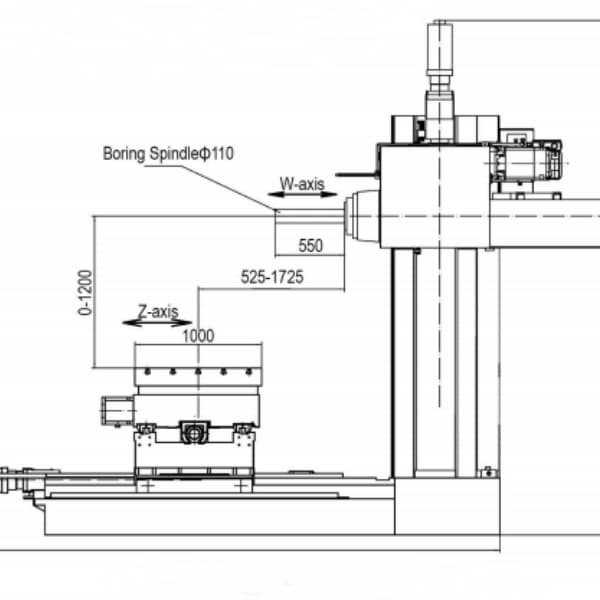

الحركة الطولية للطاولة، المحور السيني | 1600 مم |
الحركة الرأسية لرأس المغزل، المحور Y | 1200 مم |
الحركة العرضية للعمود، المحور Z | 1200 مم |
شوط المغزل القابل للسحب، المحور W | 550 مم |
سرعة عالية لمحاور X/Y/Z/W | 10/10/10/6 م/دقيقة |
سرعة عالية للمحور B | 2.78 دورة/دقيقة |
تغيير الأدوات التلقائي (ATC) (اختياري) | |
مخروط حامل الأدوات | MAS BT50 |
عدد مواضع الأدوات | 40 قطعة / 60 قطعة（اختياري. ） |
أقصى قطر للأداة | 125 (250 بدون أدوات مجاورة) ملم |
أقصى طول للأداة | 400 مم |
أقصى وزن للأداة | 25 كجم |
الحد الأدنى لوقت تغيير الأداة (TT) | 15 ثانية |
دقة تحديد المواقع (المحاور س / ص / ع) | 0.025 مم |
دقة التكرار (المحور X / المحور Y / المحور Z) | 0.013 مم |
دقة تحديد موضع المحور W | 0.025 مم |
قابلية تكرار المحور W | 0.013 مم |
دقة تحديد موضع المحور B | 10 بوصات |
قابلية تكرار المحور B | 6” |
إجمالي استهلاك الطاقة | 75 كيلو فولت أمبير |
حجم خزان سائل التبريد | 250 لترًا |
حجم خزان التشحيم | 3 لترات * مجموعتان |
نظام التحكم الرقمي بالحاسوب (CNC) | سيمنز SINUMERIK 828D، شاشة TFT مقاس 10.4 بوصة |

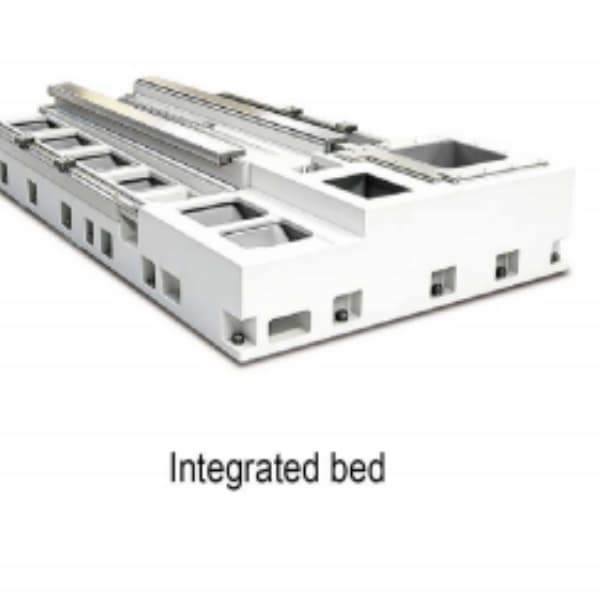

مسارات توجيه المحاور X/Y/Z | X/Z: مسارات توجيه خطية Y: مسارات صندوقية |
حجم الآلة | 5100*6100*4200 مم |
وزن الآلة | 23000 كجم |
مزايا المنتج

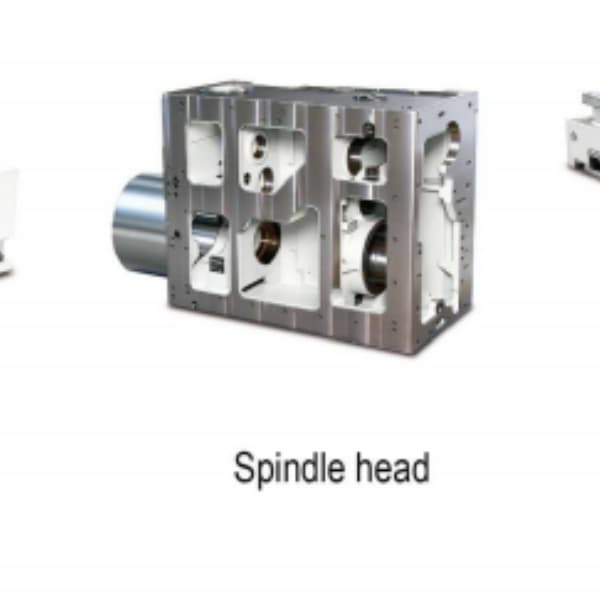

تعتمد هذه الآلة على محامل NSK المستوردة بالإضافة إلى هيكل توازن الأسطوانة الهيدروليكية، مما يوفر دقة نقل ممتازة، ويعمل الجهاز بسلاسة وموثوقية.
يعتمد الموجه تصميم حماية متباين، ومجهز بنظام تزييت مركزي موقّت وكمي تلقائي + نظام تزييت بالرش لمبرد الزيت، مما يؤدي إلى إطالة عمر خدمة المكونات بشكل فعال.
لماذا تختارنا؟
تكنولوجيا ناضجة ومستقرة دعم الحلول المخصصة خدمة ما بعد البيع كاملة
شهادتنا
شهادات معتمدة، جودة ثابتة وموثوقة.

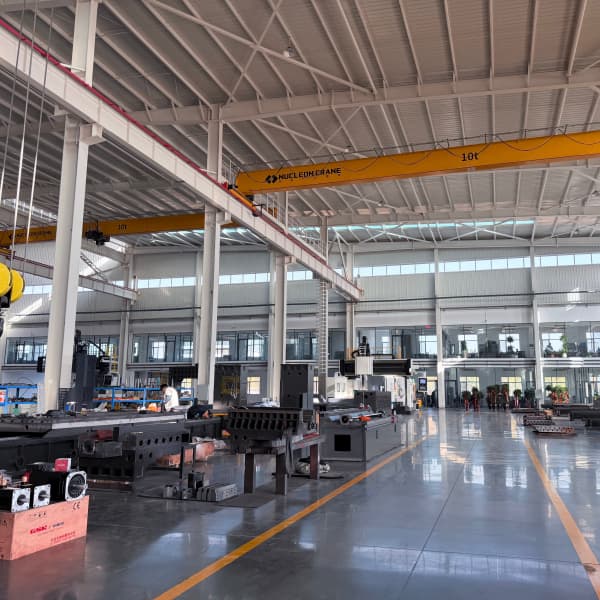

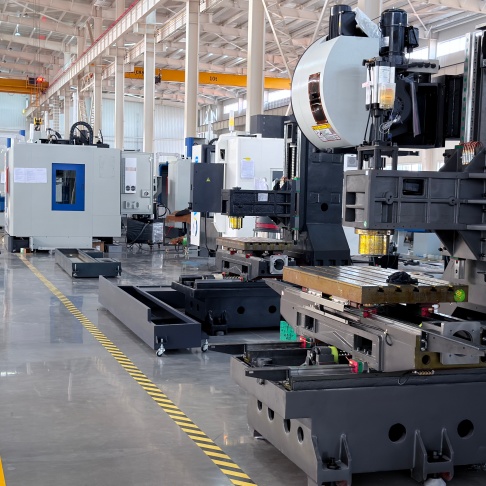

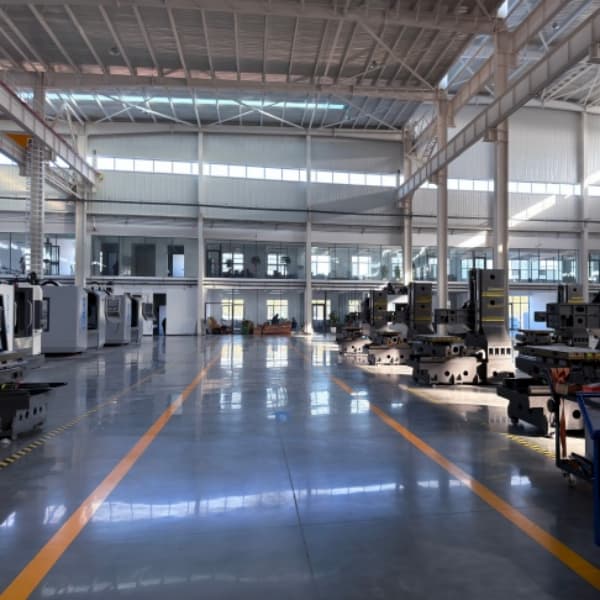

معرض المصانع
قاعدة إنتاج احترافية، قوة في التصنيع الدقيق.
التعبئة والشحن
نقل آمن واحترافي، وتسليم مضمون في الموعد المحدد
