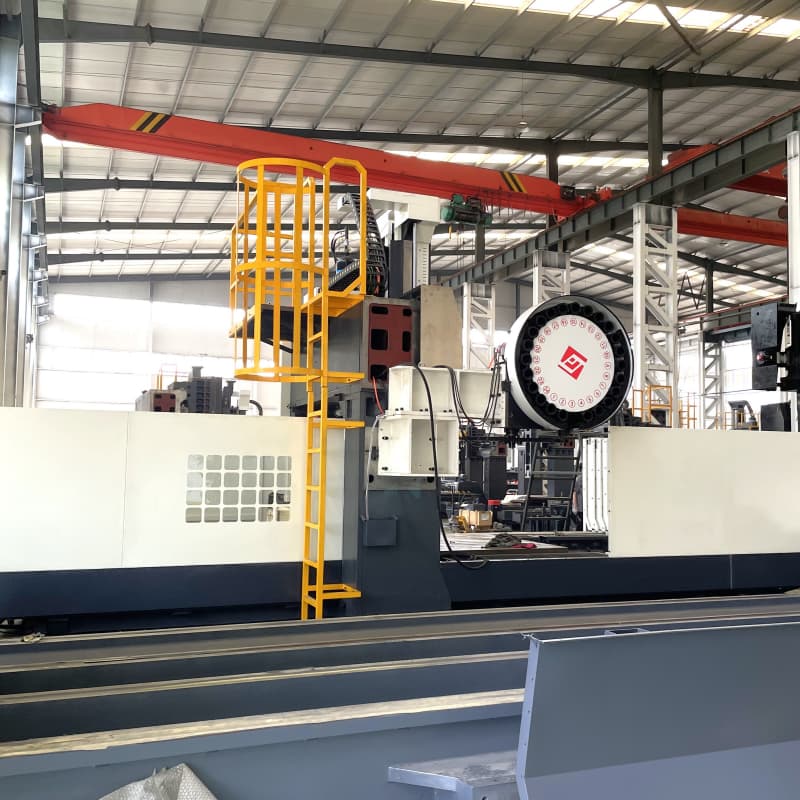

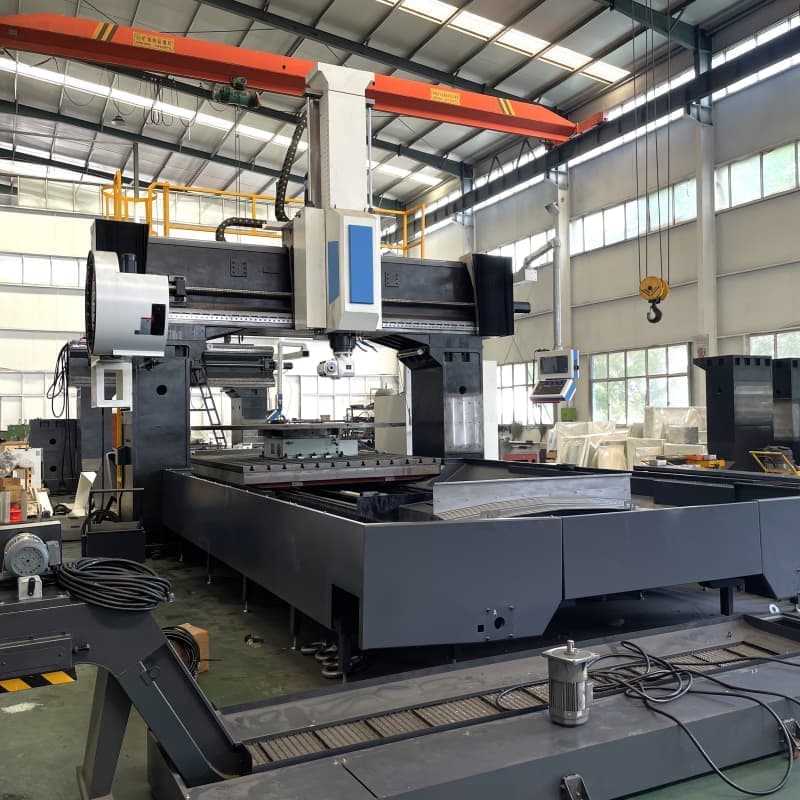

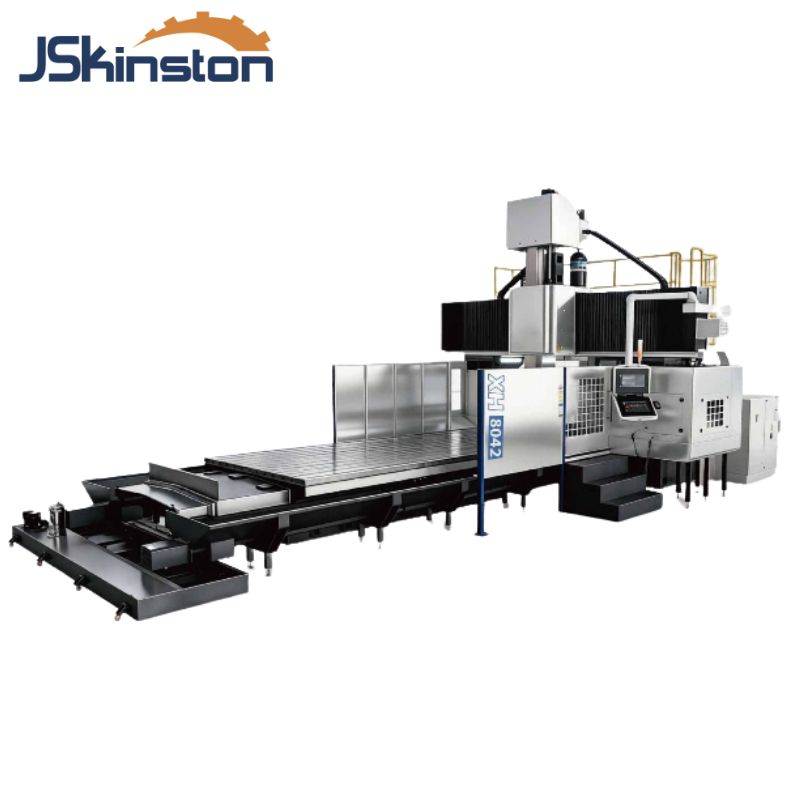

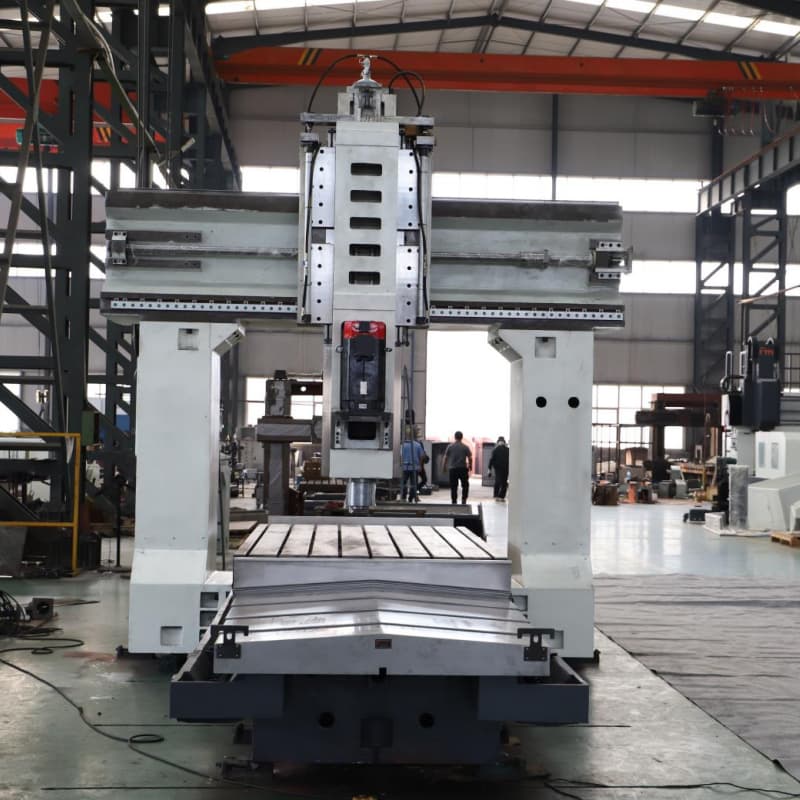

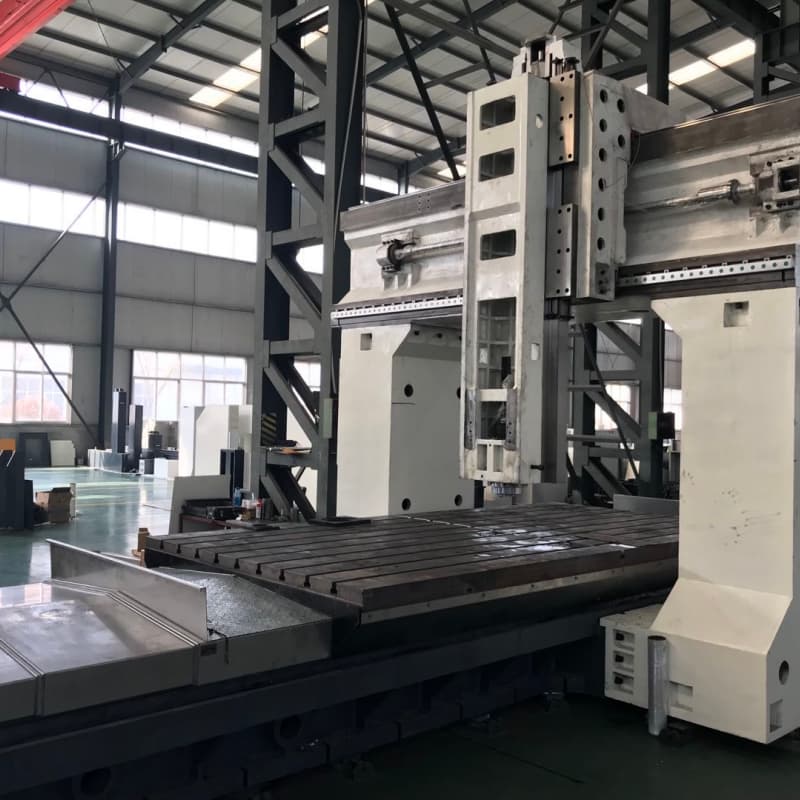

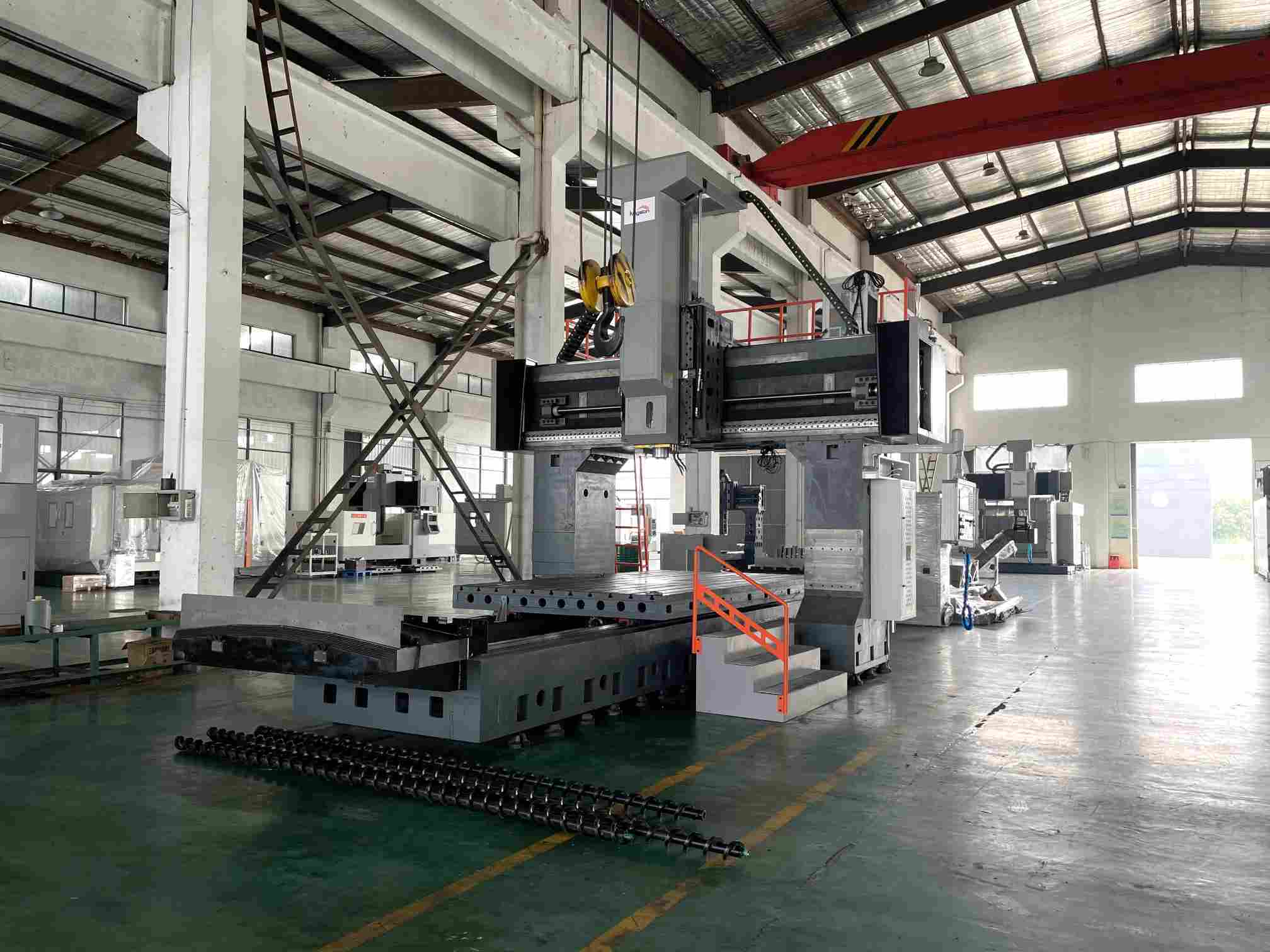

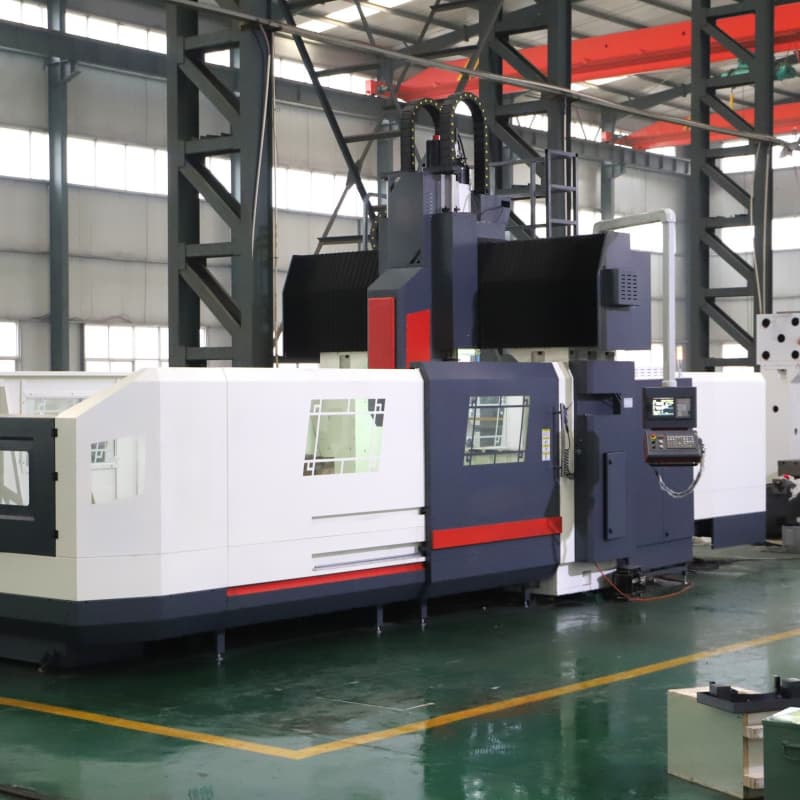

مركز آلات CNC كبير الحجم وعالي الدقة من نوع الجسر الثابت XH10042

مواصفة

وحدة

XH10042

عرض الجدول

mm

3000

طول الطاولة

mm

10000

أقصى حمولة للطاولة

KG

45000

فتحات على شكل حرف T (العرض/المسافة/العدد)

22*180 (ج)/200 (ج)/240 (ي)/180 (ب)/15

حركة المحور السيني

mm

10200

رحلات المحور Y

mm

4600

السفر على المحور Z

mm

1250/1500

المسافة من طرف المغزل إلى طاولة العمل

mm

250-1500/250-1750

المسافة بين عمودين

mm

4200

مخروط المغزل

BT50-210

محرك المغزل

KW

22/26

سرعة المغزل

دورة في الدقيقة

4000/3000 (Z:1500)

سعة المخزن

24

سرعة التغذية (المحور س/ص/ع)

مم/دقيقة

1-8000

سرعة تغذية سريعة (محور X/Y/Z)

م/دقيقة

8/12/10

دقة تحديد المواقع - X

mm

0.060

دقة تحديد الموقع - Y

mm

0.030

دقة تحديد الموقع - Z

mm

0.025

دقة تحديد المواقع وقابلية التكرار - X

mm

دقة تحديد المواقع - قابلية التكرار

mm

0.020

دقة تحديد المواقع - التكرارية

mm

0.015
