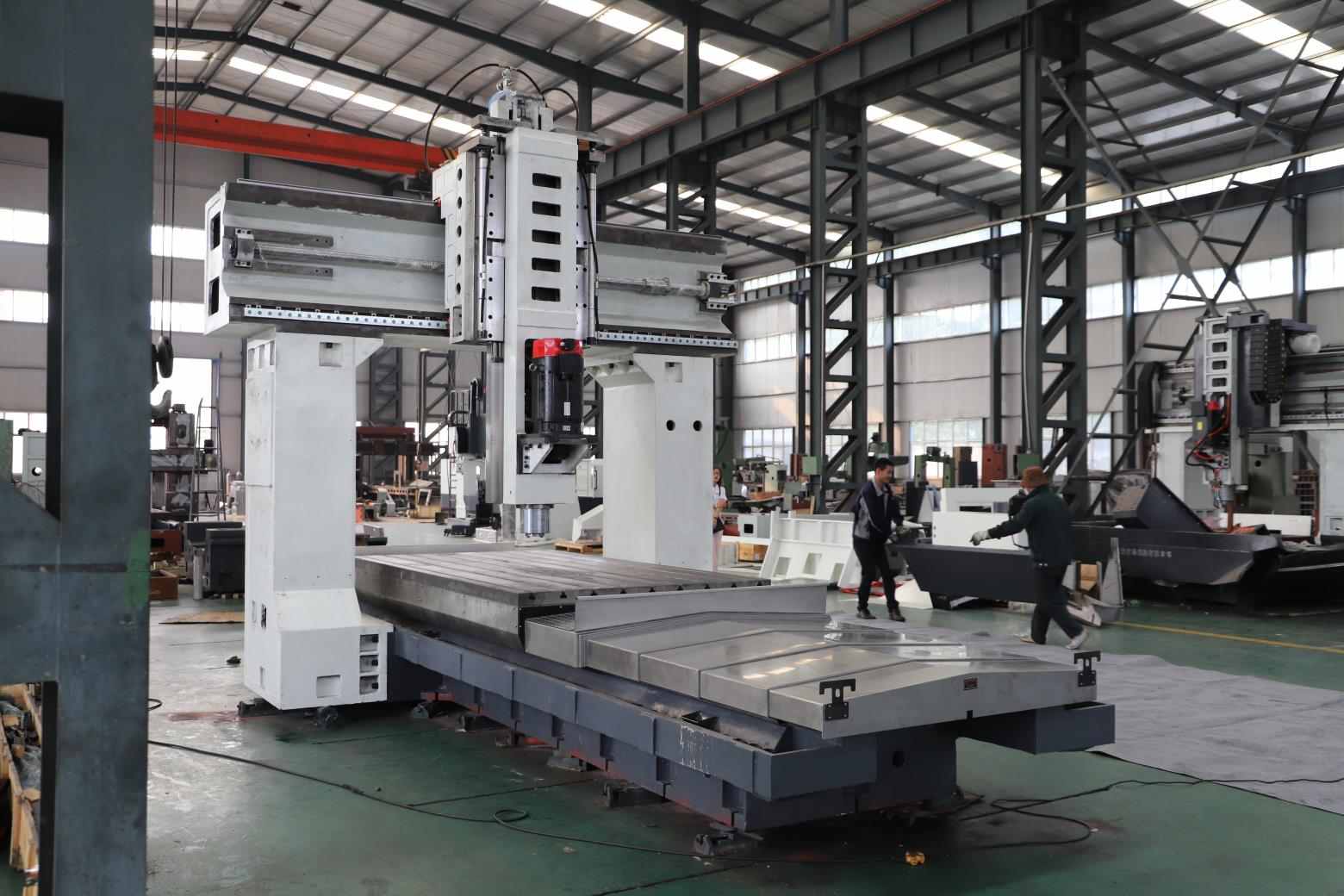

مركز تصنيع طحن من نوع جسري CNC من شركة Factory Supply، طراز XH2014 و XH2519

مواصفة

وحدة

XH2519

XH2014

عرض الجدول

mm

1500

1200

طول الطاولة

mm

2500

2000

أقصى حمولة للطاولة

KG

7000

5000

فتحات على شكل حرف T (العرض/المسافة/العدد)

22*160*9

22*140*7

حركة المحور السيني

mm

2600

2100

رحلات المحور Y

mm

1900

1400

السفر على المحور Z

mm

900

800

المسافة من طرف المغزل إلى طاولة العمل

mm

150-1050

150-950

المسافة بين عمودين

mm

1900

1400

مخروط المغزل

BT50-190

BT50-190

محرك المغزل

KW

15/18.5

15/18.5

سرعة المغزل

دورة في الدقيقة

6000

6000

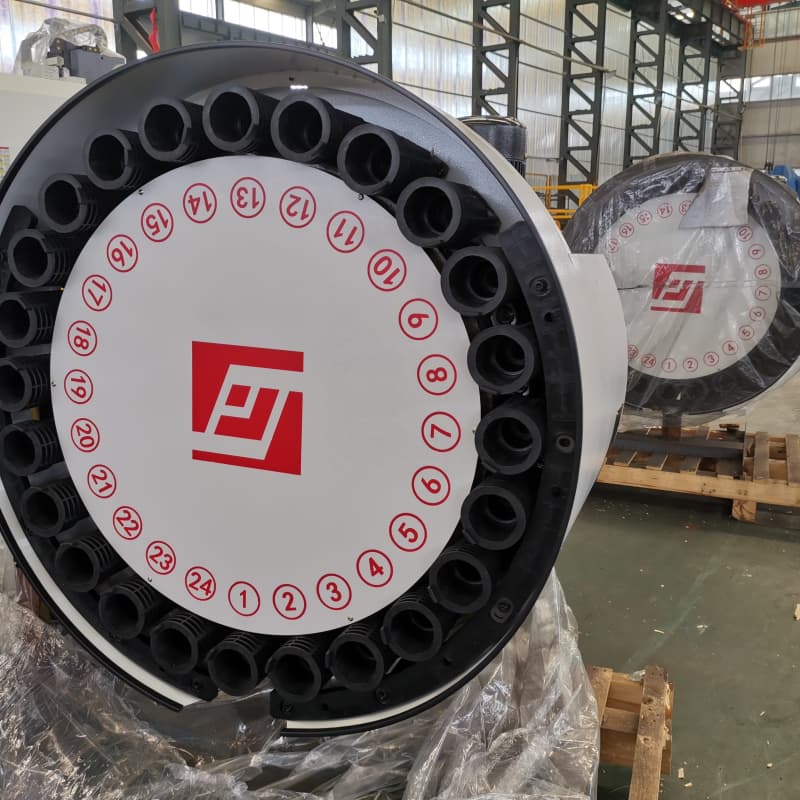

سعة المخزن

24

24

سرعة التغذية (المحور س/ص/ع)

مم/دقيقة

1-8000

1-8000

سرعة تغذية سريعة (محور X/Y/Z)

م/دقيقة

12/12/10

12/12/10

دقة تحديد المواقع - X

mm

0.018

0.016

دقة تحديد الموقع - Y

mm

0.015

0.015

دقة تحديد الموقع - Z

mm

0.015

0.015

دقة تحديد المواقع وقابلية التكرار - X

mm

0.012

0.012

دقة تحديد المواقع وقابلية التكرار - Y

mm

0.010

0.010

دقة تحديد المواقع - التكرارية

mm

0.010

0.010

الأبعاد

mm

7300*4300*4900

6300*3800*4700

وزن

T

20

15
