تُستخدم المخارط العمودية بشكل أساسي لمعالجة قطع العمل الكبيرة والثقيلة ذات الأقطار الكبيرة والأطوال القصيرة، بالإضافة إلى قطع العمل التي يصعب تثبيتها على المخارط الأفقية. المخرطة الثقيلة ذات المغزل العمودي، تُستخدم بشكل رئيسي لمعالجة قطع العمل ذات الأقطار الكبيرة والأطوال القصيرة، مثل الأقراص والحلقات والمحاور. تتميز بقدرة تحمل عالية، وصلابة فائقة، ودقة تشغيل ثابتة، وسهولة في التثبيت، وكفاءة عالية. تُستخدم على نطاق واسع في مجالات طاقة الرياح، والتعدين، والآلات الهندسية، والقوالب، وقطع غيار السيارات، وغيرها من الصناعات.
الطلب (الحد الأدنى للكمية) :
1منشأ المنتج :
Chinaلون :
Customizedميناء الشحن :
Shanghaiمهلة :
30وزن :
84Tonسمات

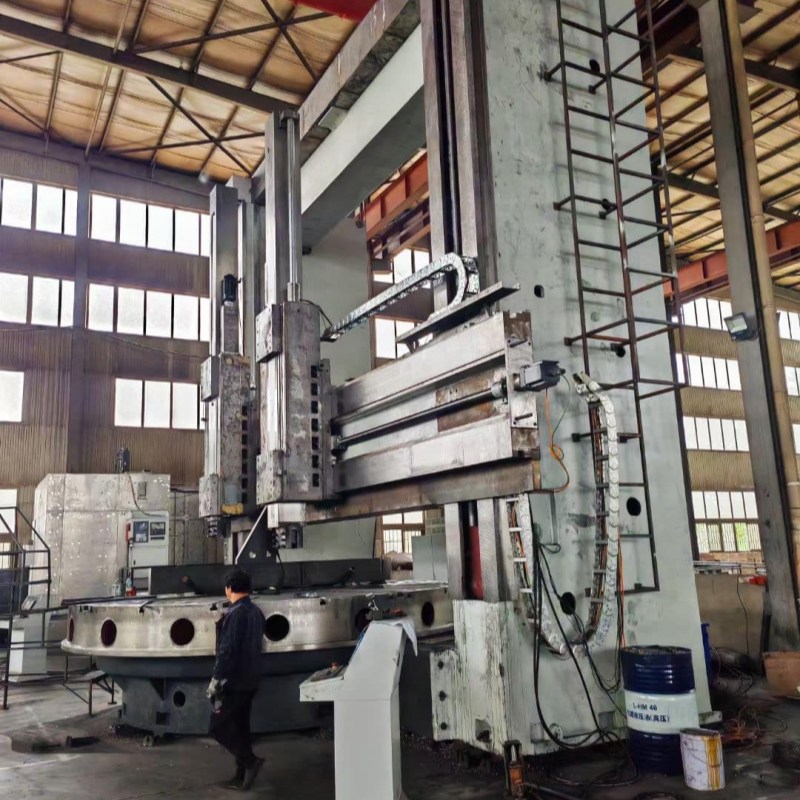

مخرطة عمودية CNC عالية الدقة شديدة التحمل لتصنيع فعال
1. يتم استخدام محمل أسطواني قصير مزدوج الصفوف عالي الدقة قابل للتعديل لمحور طاولة العمل، ويتم استخدام سكة توجيه هيدروستاتيكية ذات تيار ثابت لطاولة العمل، مما يجعل طاولة العمل تتمتع بخصائص دقة الدوران العالية وقدرة التحمل الكبيرة والتشوه الحراري الصغير.
2. وفقًا لاحتياجات المستخدمين، يمكن تجهيز آلة التشغيل بجهاز تبريد بدرجة حرارة ثابتة ونظام محطة هيدروليكية مستقل، مما يضمن دقة التشغيل واستقرار المؤشرات الفنية المختلفة.
3. يتم تبريد أسطح قضبان التوجيه للأعمدة والعوارض والمكابس وصقلها وطحنها يدويًا، مما يوفر سطح تلامس جيد ودقة عالية.
4. يتم استخدام محرك سيرفو ومسمار كروي لتشغيل آلة التشغيل، كما تم تجهيز العارضة بدرع مغلق، مما يزيد من سلامة وراحة آلة التشغيل.
5. يمكن استيراد نظام التحكم الرقمي الحاسوبي أو تكوينه محليًا وفقًا لاحتياجات المستخدمين.
6. التكوين الاختياري: طاولة أدوات كهربائية، غطاء شبه مغلق، جهاز تبريد لإزالة الرقائق، وتنظيم سرعة متدرج ثنائي السرعة.
مواصفة
| مواصفة | وحدة | C5240 | C5250 | C5263 | |
أقصى قطر | mm | 4000 | 5000 | 6300 | |
قادر على dia | mm | 3200/3600 | 4500 | 5700 | |
أقصى ارتفاع لقطعة العمل | mm | 1600/2000/2500 | 2500/3150 | 3150/3500 | |
أقصى وزن لقطعة العمل | t | 32 | 65 | 65 | |
| أقصى عزم دوران للطاولة | KN.m | 80 | 100 | 200 | |
تدوير الطاولة نطاق السرعة (16 خطوة) |
16 (خطوة) |
دورة/دقيقة |
2-63 |
0.42-42 |
0.42-42 |
أقصى قوة قطع للحامل العمودي | KN | 40 | 50 | 63 | |
حد حركة حامل الأدوات الرأسي | ° | ±30° | ±30° | ±30° | |
نطاق معدلات التغذية (18 خطوة) | مم/ مين | 0.24-145 | 0.2-145 | 0.1-500 | |
الحركة الأفقية لرأس السكة الحديدية | mm | 2150 | 2765 | 3400 | |
حركة رأس السكة الحديدية | mm | 1000/1250 | 1250/1600 | 1600/1800 | |
سرعة حركة رؤوس الأدوات | مم/ دقيقة | 1550 | 1550 | 1550 | |
حجم المقطع العرضي لقضيب السكين (WD) | mm | 40×50 | 50×50 | 50×50 | |
قوة المحرك الرئيسي | KW | تيار مستمر/تيار متردد: 75 | تيار مستمر/متردد: 90 | تيار مستمر/متردد: 90 | |
الحجم الإجمالي للآلة | cm | 690×510×480/520/570 | 1000×700 ×723/853 | 1150×790×853/933 | |
| وزن الآلة | t | 52 | 81/84 | 112 | |
قسم رام | mm | 240×240 | 280×280 | 280×280 | |
مزايا المنتج
لماذا تختارنا؟
تكنولوجيا ناضجة ومستقرة دعم الحلول المخصصة خدمة ما بعد البيع كاملةشهادتنا
شهادات معتمدة، جودة ثابتة وموثوقة.
معرض المصانع
قاعدة إنتاج احترافية، قوة في التصنيع الدقيق
التعبئة والشحن
نقل آمن واحترافي، وتسليم مضمون في الموعد المحدد
التعليمات
1. ما هو الاستخدام الرئيسي للمخرطة العمودية؟
تُستخدم هذه الآلة بشكل أساسي لمعالجة قطع العمل الكبيرة والثقيلة والقصيرة والسميكة، مثل الأقراص والشفاه والتروس والحلقات والقوالب. وتتميز بقدرتها على إجراء عمليات الخراطة والتجويف والتخديد والتسوية بثبات عالٍ.
2. ما الفرق بين المخرطة العمودية والمخرطة الأفقية؟
تتميز المخرطة العمودية بمحور دوران عمودي، وتستقر قطعة العمل على الطاولة، مما يجعلها أكثر ثباتًا للقطع الثقيلة والكبيرة. أما المخرطة الأفقية فهي مخصصة للأعمدة الطويلة والقطع الصغيرة.
3. هل يمكن تخصيص المخرطة العمودية؟
نعم. يمكننا تخصيص قطر الطاولة، وقطر الدوران، وقوة المغزل، والنظام الهيدروليكي، والواقي، والأدوات الأوتوماتيكية حسب احتياجاتك.
4. ما هي أنظمة التحكم التي يمكن استخدامها في مخرطة CNC العمودية؟
يمكننا تركيب أنظمة Fanuc وSiemens وGSK وغيرها حسب متطلبات العميل. سهلة التشغيل ومستقرة.
5. ما هي صيانة المخرطة العمودية؟
التشحيم المنتظم، وتنظيف الرقائق والغبار، وفحص البراغي والأسلاك، والحفاظ على سكة التوجيه نظيفة ومشحمة جيدًا.
