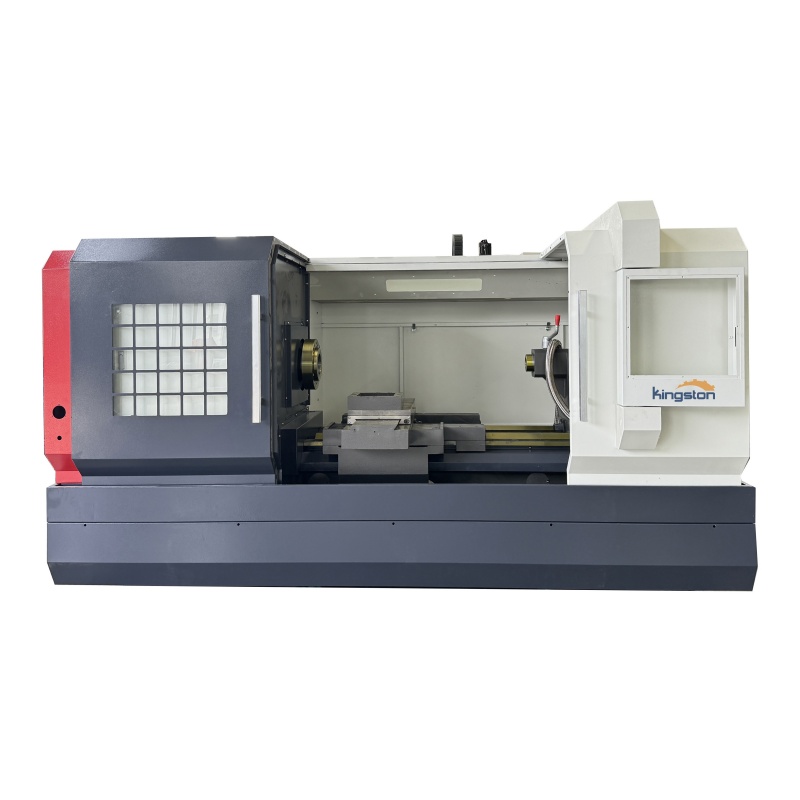

مخرطة معدنية متوسطة التحمل لقطع وتشكيل المعادن باستخدام الحاسوب

محتوى

وحدة

مواصفة

CK6166×1500

أرجوحة فوق السرير

mm

Φ660

تأرجح فوق المنزلق العرضي

mm

Φ442

أقصى قطر للدوران

mm

Φ544 (برج كهربائي بستة أوضاع)

أقصى طول للدوران

mm

1284

المسافة بين المراكز

mm

1500

الارتفاع المركزي

mm

330

نطاق سرعة دوران المغزل

دورة/دقيقة

15～1500

أنف مغزلي

mm

D1-8

مخروطية تجويف المغزل

Φ113mm(1:20)/ MT5

تجويف المغزل

mm

Φ105

حركة المحور السيني

mm

370

السفر على المحور Z

mm

1284

سرعة المحور السيني

م/دقيقة

7

سرعة المحور Z

م/دقيقة

9

قوة المحرك الرئيسي

kW

7.5

محرك المحور السيني

نيوتن متر

10

محرك المحور Z

نيوتن متر

15

نوع عمود الأدوات

كهربائي

عدد أعمدة الأدوات

4

أقصى مقطع للأداة

mm

32×32

قطر جلبة ذيل المخرطة

mm

Φ90

حركة غلاف ذيل المخرطة

mm

235

تناقص كم ذيل المخروط

MT5

الأبعاد الكلية

(الطول × العرض × الارتفاع)

cm

316×180×175

أبعاد العبوة

(الطول × العرض × الارتفاع)

cm

329×205×203

سعة الطاقة

كيلو فولت أمبير

20

الوزن الصافي

kg

3000

الوزن الإجمالي

kg

3400
