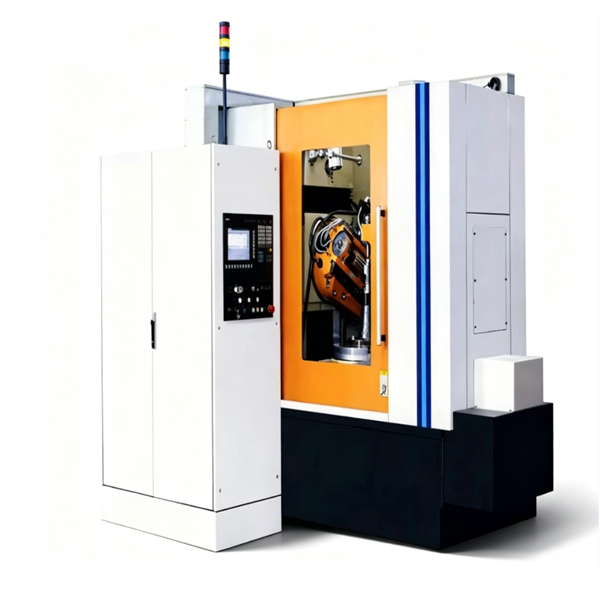

ماكينة تشكيل التروس CNC رباعية المحاور YK31125E لقطع العمل ذات الأقطار الكبيرة

ماكينة YD3150 هي ماكينة تشكيل تروس CNC رباعية المحاور، مصممة لإنتاج تروس عالية المرونة. تعالج هذه الماكينة التروس المستقيمة، والتروس الحلزونية، وأعمدة التروس المسننة، بقطر أقصى لقطعة العمل يبلغ 500 مم وسعة وحدة تصل إلى 12 مم. يتيح نظام التحكم المنسق متعدد المحاور إنتاج أشكال هندسية معقدة للتروس مع تشطيب سطحي فائق.

الطلب (الحد الأدنى للكمية) :
1
منشأ المنتج :
China
لون :
China
ميناء الشحن :
Shanghai
مهلة :
30
وزن :
18000KG

استفسر الآن

1. سعة قطر كبيرة: تتعامل مع قطع العمل التي يصل قطرها الأقصى إلى 1250 مم.

قدرة الوحدة 2.16 مم: تدعم الوحدات الفولاذية حتى 16 مم لإنتاج تروس قوية.

3. تصميم الاستقرار الحراري: يحافظ دوران السوائل المتكامل على استقرار درجة الحرارة أثناء العمليات الطويلة.

4. طاولة عمل عالية الدقة: يضمن محرك التروس الدودية الممتاز فهرسة دقيقة.

5. نظام تغذية خالٍ من رد الفعل العكسي: تعمل براغي الكرة ذات الشد المسبق على المنزلقات الخطية على تقليل خطأ تحديد الموضع.

مواصفة

وصف	تحديد
أقصى قطر لقطعة العمل	1250 مم
الحد الأقصى للوحدة	10 مم
حركة رأس الموقد المنزلقة	400 مم
أقصى مدى لدوران رأس الموقد	±45 راديان
أقصى أبعاد الموقد (القطر × الطول)	200×240 مم
أقصى مدى للحركة المحورية للموقد	200 مم
المسافة المركزية بين الموقد وطاولة العمل	45~405 ملم
المسافة بين مركز الموقد وسطح طاولة العمل	280~680 مم
المسافة بين مركز تثبيت العمل وسطح طاولة العمل	390~890 مم
أقصى عرض للسن	200 مم
قطر فتحة الطاولة	120 مم
سرعة المغزل	80~500 دورة في الدقيقة
أقصى سرعة لطاولة العمل	50 دورة في الدقيقة
أقصى سرعة تغذية شعاعية (المحور السيني)	2600 مم/دقيقة
أقصى سرعة تغذية مماسية (المحور Y)	2000 مم/دقيقة
سرعة التغذية المحورية (المحور Z)	2600 مم/دقيقة
أقصى سرعة دوران رأس الموقد	5 راديان/ثانية
قوة المحرك الرئيسي	18.5 كيلوواط
القوة الكاملة	50 كيلوواط/50 هرتز
الوزن الصافي	17000 كجم (6 محاور) / 15000 كجم (4 محاور)
الأبعاد الكلية	42×39×37 سم

مقدمة المنتج

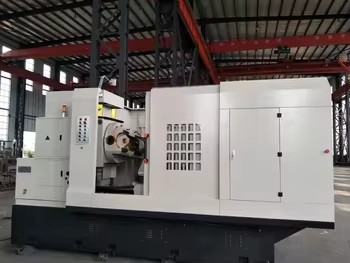

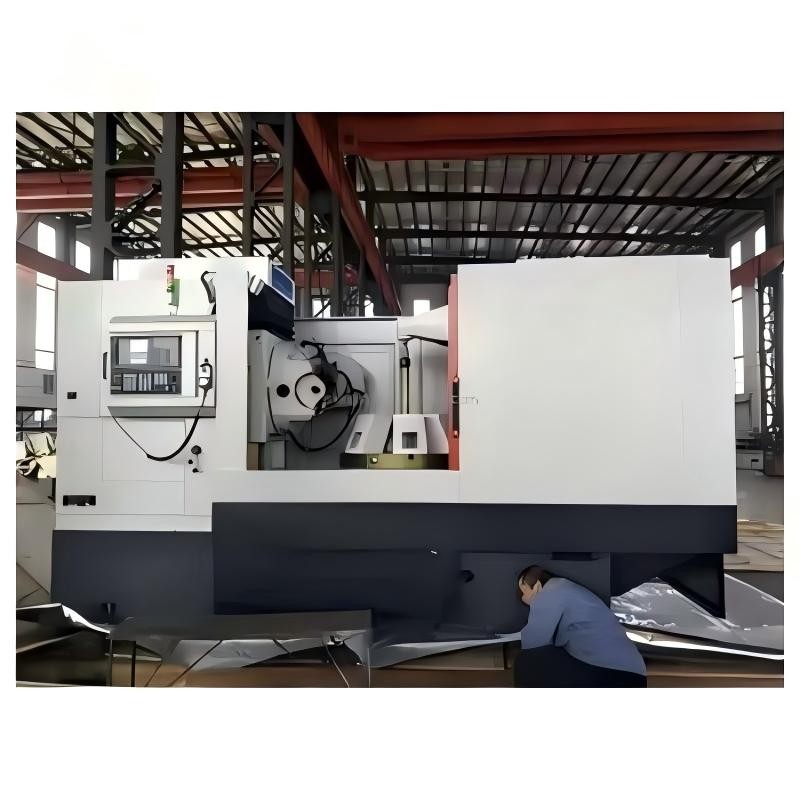

ماكينة YK31125E هي ماكينة تشكيل تروس CNC رباعية المحاور، مصممة خصيصًا لإنتاج التروس ذات الأقطار الكبيرة. بفضل قطرها الأقصى لقطعة العمل الذي يصل إلى 1250 مم وسعة وحدة تصل إلى 16 مم للفولاذ، تتعامل هذه الماكينة مع قطع التروس الخام الكبيرة بدقة وكفاءة عاليتين. يتميز هيكل الماكينة المصنوع من الحديد الزهر بصلابة ثابتة وديناميكية قصوى، مع نظام دوران سائل متكامل لتحقيق الاستقرار الحراري، مما يضمن دقة الأبعاد حتى أثناء دورات القطع الطويلة. يتم تحريك طاولة العمل بواسطة تروس دودة عالية الجودة والدقة، بينما توفر المنزلقات الخطية المزودة ببراغي كروية مسبقة الشد وخالية من الارتداد حركة تغذية سلسة ودقيقة.
