آلة الحفر والتفريز: أداة كهربائية للتصنيع الدقيق للهياكل

مقدمة

في ورش تصنيع علب التروس، وكتل المحركات، وقواعد توربينات الرياح، وهياكل صمامات آلات البناء، والقوالب الكبيرة، تُعدّ آلات التثقيب والطحن المعدات الأساسية المستخدمة في التصنيع الدقيق لأنماط الثقوب الكبيرة، والأسطح النهائية، والأخاديد. يجد الكثيرون صعوبة في التمييز بين المخارط، وآلات الطحن، وآلات التثقيب والطحن. فبينما تدور المخارط قطعة العمل وتدور آلات الطحن أداة القطع، تجمع آلات التثقيب والطحن بين وظيفتي التثقيب والطحن، مما يجعلها متعددة الاستخدامات للتصنيع الدقيق للمكونات الثقيلة.

ثانيًا: مبدأ عمل آلات الحفر والتفريز

تدمج آلات الحفر والطحن عمليات آلات الحفر والطحن:

1. وظيفة الطحن: تم تجهيز المغزل بقاطع طحن أو قاطع طحن نهائي لإجراء عمليات التخشين والتشطيب على أسطح قطعة العمل والدرجات والأخاديد؛

٢. وظيفة التثقيب: تم ​​تجهيز المغزل بقضيب تثقيب وأدوات تثقيب. ومن خلال الضبط الدقيق القطري للأداة، يقوم المغزل بعمليات توسيع وتثقيب دقيقة للثقوب المحفورة مسبقًا، مما يضمن دقة قطر الثقب، وتمركزه، وتفاوتات تباعد الثقوب. يتم تثبيت قطعة العمل على الطاولة، التي تتحرك على محاور متعددة، بينما يتحرك رأس المغزل عموديًا. يتيح ذلك إمكانية إتمام عمليات الطحن السطحي، والحفر، والتوسيع، والتثقيب الدقيق متعدد المحطات في عملية إعداد واحدة، مما يقلل من أخطاء تحديد المواقع الناتجة عن عمليات الإعداد المتعددة.

ثالثًا: الفئات الرئيسية لآلات الحفر والتفريز

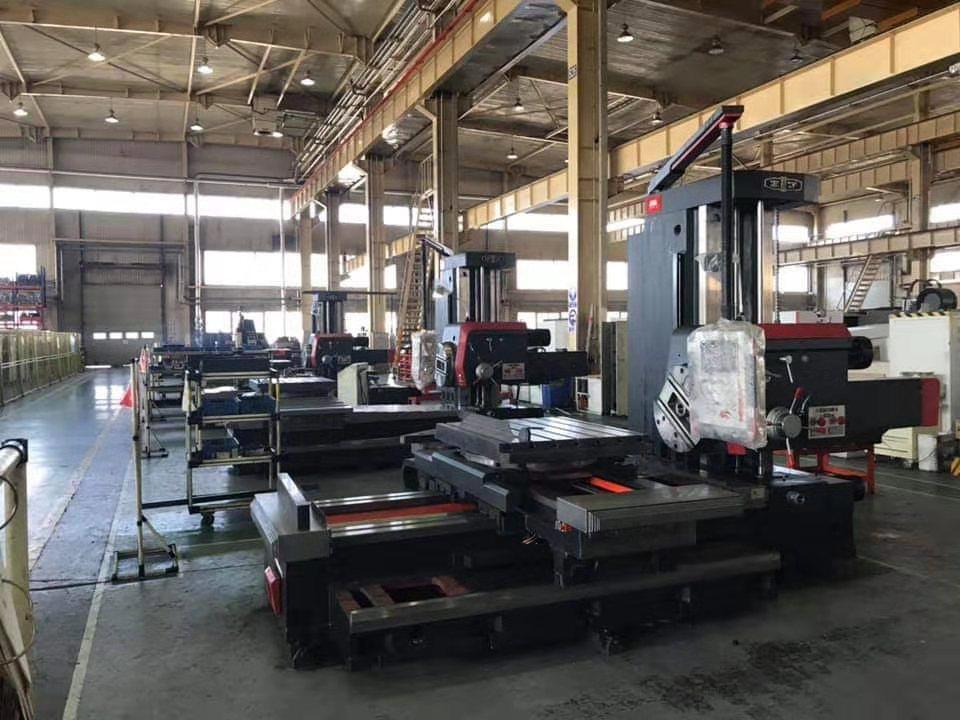

1. ماكينات التثقيب والطحن الأفقية: تُعد هذه الماكينات الأكثر استخدامًا في الصناعة، وتتميز بمغزل مثبت أفقيًا، وتتفوق في عمليات التثقيب المحوري متعدد الثقوب وتشكيل الأسطح للأجزاء الصندوقية. وهي الخيار المفضل لكتل ​​المحركات وعلب التروس. تُصنف هذه الماكينات إلى ماكينات تثقيب أفقية تناظرية قياسية، وماكينات تثقيب وطحن أرضية تعمل بنظام التحكم الرقمي الحاسوبي (CNC)؛ حيث تستطيع ماكينات التثقيب الأرضية الكبيرة معالجة قطع عمل ثقيلة يصل وزنها إلى عدة أطنان.

2. آلات الحفر والتفريز العمودية: تتميز هذه الآلات بمغزل عمودي، وهي مناسبة لتصنيع الهياكل والقوالب الصغيرة والمتوسطة الحجم، وقادرة على الجمع بين عمليات الحفر والتفريز والتجويف. وتُستخدم عادةً في الإنتاج الضخم للمكونات الدقيقة الصغيرة والمتوسطة الحجم.

3. آلات الحفر والتفريز الجسرية: تتميز هذه الآلات بهيكل جسري وطاولة عمل واسعة، وهي مصممة لعمليات التفريز والحفر المتكاملة للصفائح كبيرة الحجم، وهياكل توربينات الرياح، والقواعد شديدة التحمل. وتُعد هذه الآلات من المعدات القياسية في قطاعات الصناعات الثقيلة وآلات البناء.

رابعاً: المزايا الأساسية لآلات الحفر والتفريز

1. قدرات تصنيع مركبة قوية: يمكن إجراء عمليات الطحن والحفر والتجويف والتثقيب في إعداد واحد، مما يؤدي إلى تقصير دورات العملية وتحسين كفاءة التصنيع؛

2. دقة تصنيع الثقوب المتميزة: بعد الحفر الدقيق، يمكن أن تصل تفاوتات قطر الثقب إلى درجة IT6-IT7، مما يضمن المحورية والتوازي ودقة تحديد المواقع لمجموعات متعددة من ثقوب التثبيت - وهي قدرة تتجاوز قدرة آلات الحفر التقليدية؛

3. مناسبة للتصنيع على نطاق واسع: بفضل المزايا الكبيرة في الحركة وقدرة التحميل، تتعامل هذه الآلات مع الهياكل كبيرة الحجم وقطع العمل الثقيلة ذات الشكل غير المنتظم التي لا تستطيع مراكز التصنيع الصغيرة والمتوسطة الحجم معالجتها.

خامساً: مجالات التطبيق الرئيسية

1. مجموعة نقل الحركة في السيارات: كتل محركات الديزل/البنزين، وعلب التروس؛

2. آلات الصناعات الثقيلة والبناء: أجسام الصمامات الهيدروليكية، وهياكل علب التروس، وهياكل الحفارات؛

3. الطاقة الجديدة وطاقة الرياح: علب تروس توربينات الرياح، قواعد المولدات؛

4. القوالب والبتروكيماويات: قوالب بلاستيكية كبيرة، وأنظمة فتحات الشفة لأوعية الضغط.

سادساً: اتجاهات تطوير الصناعة

تتلاشى آلات الحفر الميكانيكية التقليدية تدريجياً، بينما أصبحت آلات الحفر والطحن CNC ومراكز الحفر والطحن خماسية المحاور هي السائدة؛ كما تنتشر مخازن الأدوات الآلية، والفحص أثناء عملية الإنتاج، وتكامل خطوط الإنتاج الآلية. ومع توسع قطاعات طاقة الرياح، وآلات البناء، ومعدات الطاقة الجديدة، يستمر الطلب في السوق على آلات الحفر والطحن CNC الأرضية ذات الحركة الكبيرة والخدمة الشاقة في الارتفاع.
