ماكينات تشكيل التروس | أدوات الآلات الأساسية في تصنيع التروس وحجر الزاوية في صناعة نقل الحركة

مقدمة

تُعتبر التروس بمثابة "المفاصل" في نظام النقل الميكانيكي. فمن ناقلات الحركة ومخفضات السرعة في السيارات إلى علب تروس توربينات الرياح ومحركات آلات البناء، تعتمد جميع المعدات التي تتطلب نقل الطاقة على التروس. ماكينة تشكيل التروس تُعدّ آلة تشكيل التروس الأسطوانية (Checking) أكثر آلات التشغيل استخدامًا في الإنتاج الضخم للتروس الأسطوانية، إذ تحتل باستمرار المرتبة الأولى من حيث قاعدة التركيب في قطاع تصنيع التروس. في هذا العدد، سنشرح بالتفصيل مبادئ عمل آلات تشكيل التروس، وأنواعها، وعملياتها، وقيمتها الصناعية.

أولاً: مبادئ معالجة آلة تشكيل التروس

تُصنع التروس باستخدام طريقة التوليد، حيث يتكون أساسها من أداة القطع ومحور دوران قطعة العمل. تشبه أداة القطع ترسًا دوديًا، بحواف قطع مغطاة بالأسنان. تتحكم الآلة بدقة في النسبة بين سرعة دوران أداة القطع وسرعة حركة قطعة الترس الخام. أثناء دوران أداة القطع وقطعها، فإنها تتغذى في الوقت نفسه محوريًا على طول قطعة الترس الخام. من خلال هذه الحركة التعشيقية، تقوم أداة القطع بتشكيل شكل سن حلزوني قياسي على قطعة الترس الخام بشكل مستمر. بعبارة أخرى: تحاكي أداة القطع وقطعة الترس الخام تعشيق دودة وعجلة دودة، حيث تقطع أثناء التعشيق لتشكيل جميع الأسنان في تمريرة واحدة.

ثانيًا: التصنيفات الشائعة لآلات تشكيل التروس

1. آلات تشكيل التروس الميكانيكية التقليدية: مناسب لتصنيع التروس الصغيرة والمتوسطة الحجم بشكل عام، مثل تروس ناقل الحركة وتروس الآلات الزراعية. يوفر فعالية عالية من حيث التكلفة مع هيكل نقل ميكانيكي تقليدي؛

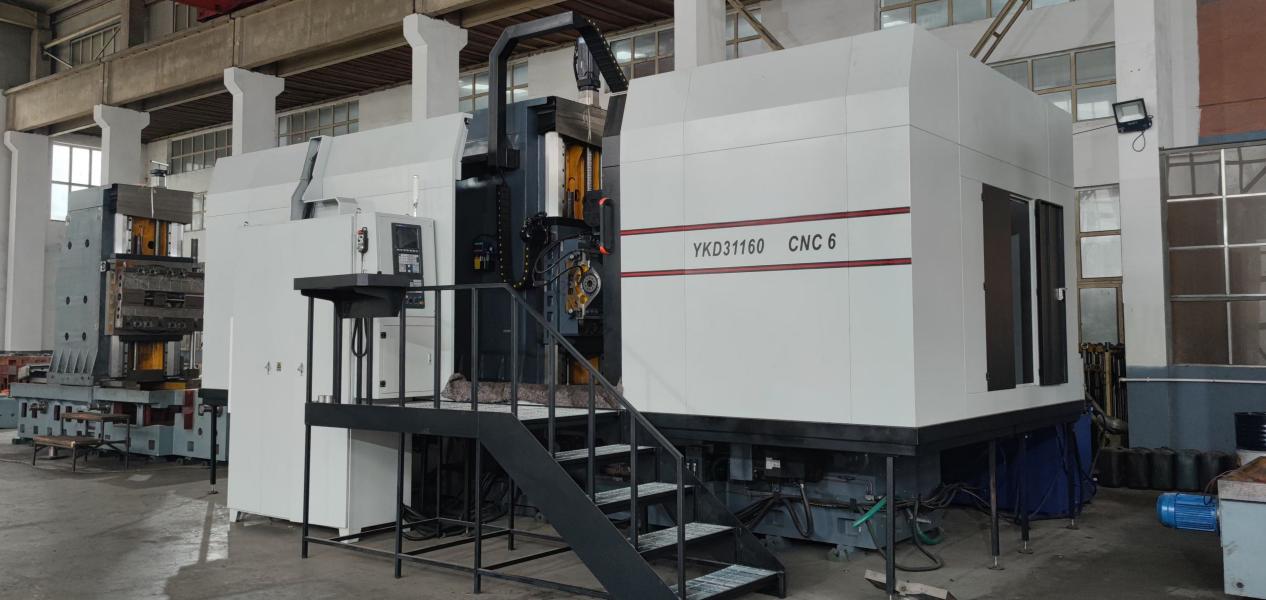

2. آلات تشكيل التروس CNC: مزودة بنظام CNC يتم التحكم فيه بالكامل بواسطة المؤازرة واستيفاء 4 محاور / 5 محاور، مما يحقق درجات دقة من 6 إلى 7. مناسبة لتروس السيارات عالية الدقة وتروس توربينات الرياح، مع وظائف تغيير التروس والتغذية التلقائية؛

3. آلات تشكيل التروس الأرضية الكبيرة: مصممة للتروس ذات الوحدات الكبيرة جدًا المستخدمة في التعدين وطاقة الرياح والتطبيقات البحرية، وهي قادرة على معالجة قطع العمل بأقطار تصل إلى عدة أمتار. هذه آلات متخصصة للتطبيقات الصناعية الشاقة.

ثالثًا: مزايا آلات تشكيل التروس بالقطع الحلزوني مقارنةً بمعدات تشكيل التروس الأخرى

1. كفاءة عالية في التشغيل الآلي: يكمل جميع فتحات الأسنان في تمريرة واحدة؛ مقارنة بآلات تشكيل التروس، فإن كفاءة الإنتاج للتروس الأسطوانية ذات الحجم الكبير تزيد عن الضعف؛

2. تعدد الاستخدامات العالي: بمجرد تغيير قواطع التشكيل، يمكن للآلة معالجة التروس الأسطوانية ذات الأسنان المستقيمة والحلزونية بأحجام وحدات مختلفة وعدد أسنان مختلف؛

3. تكاليف قابلة للتحكم: تعتبر قواطع التشكيل أقل تكلفة من قواطع التشكيل بالطحن، مما يؤدي إلى انخفاض تكاليف معالجة الوحدة للإنتاج الضخم على نطاق واسع.

القيود: لا يمكن معالجة التروس الداخلية والتروس ذات الفتحات الضيقة المزدوجة؛ بالنسبة لهذه القطع، تُستخدم آلات تشكيل التروس عادةً كحل تكميلي.

رابعاً: سيناريوهات التطبيقات النهائية

1. صناعة السيارات: تروس النقل، والتروس التفاضلية، ومجموعات تروس التخفيض للمركبات الكهربائية الجديدة (السوق الأساسي لآلات التشكيل CNC)؛

2. الآلات العامة: تروس للمخفضات، وضواغط الهواء، وناقلات الحركة للآلات الزراعية؛

3. المعدات المتطورة: تروس كبيرة لصناديق تروس توربينات الرياح، وتروس نقل هيدروليكية لآلات البناء، وتروس نقل الطاقة البحرية.

خامساً: اتجاهات الصناعة

أدى ازدهار مركبات الطاقة الجديدة إلى ارتفاع الطلب على آلات تشكيل التروس عالية الدقة. وبرزت تقنيتا التشكيل الجاف (وهي عملية صديقة للبيئة لا تستخدم زيت القطع) والتشكيل عالي السرعة كاتجاهات تكنولوجية جديدة. ويجري تحديث آلات تشكيل التروس التقليدية القديمة تدريجيًا بأنظمة التحكم الرقمي الحاسوبي (CNC)، ويتطور تصنيع التروس نحو دقة أعلى، وأتمتة، وذكاء اصطناعي.
