أنواع آلات الحفر: مقارنة

تُعدّ آلات الحفر من أكثر المعدات شيوعًا في عمليات التصنيع الميكانيكي. وتختلف أنواعها اختلافًا كبيرًا في بنيتها وقدراتها التشغيلية وسيناريوهات استخدامها. ويؤثر اختيار النوع المناسب تأثيرًا مباشرًا على كفاءة التشغيل وتكلفته. تُقدّم هذه المقالة تحليلًا مقارنًا لثلاثة أنواع شائعة: آلة الحفر العمودية، وآلة الحفر ذات الذراع الشعاعية، وآلة الحفر المكتبية.

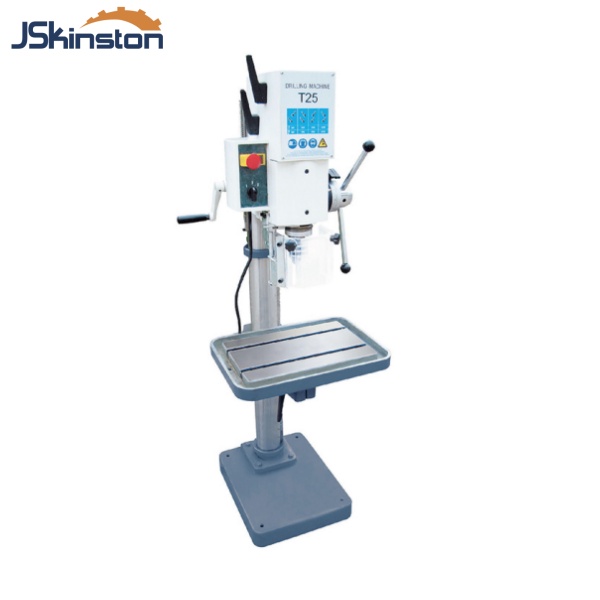

1. المثقاب العمودي

تُعدّ آلة الحفر العمودية أبسط أنواع معدات الحفر. يتكون هيكلها من رأس مغزلي مثبت على عمود رأسي. يمكن رفع أو خفض طاولة العمل على طول العمود، ويتحرك المغزل عموديًا لإتمام عملية الحفر.

تُعدّ المثقاب العمودي مناسبة لحفر ثقوب مفردة أو عدد قليل من الثقوب في قطع العمل الصغيرة والمتوسطة الحجم. وهي شائعة الاستخدام في ورش الصيانة، وغرف الأدوات، وأقسام الإنتاج التجريبي حيث تكون أحجام الدفعات صغيرة.

يتمثل عيب المثقاب العمودي في ضرورة إعادة ضبط موضع قطعة العمل بعد حفر كل ثقب. وهو غير مناسب للأجزاء ذات الثقوب الكثيرة أو التي تتطلب دقة عالية في تباعد الثقوب.

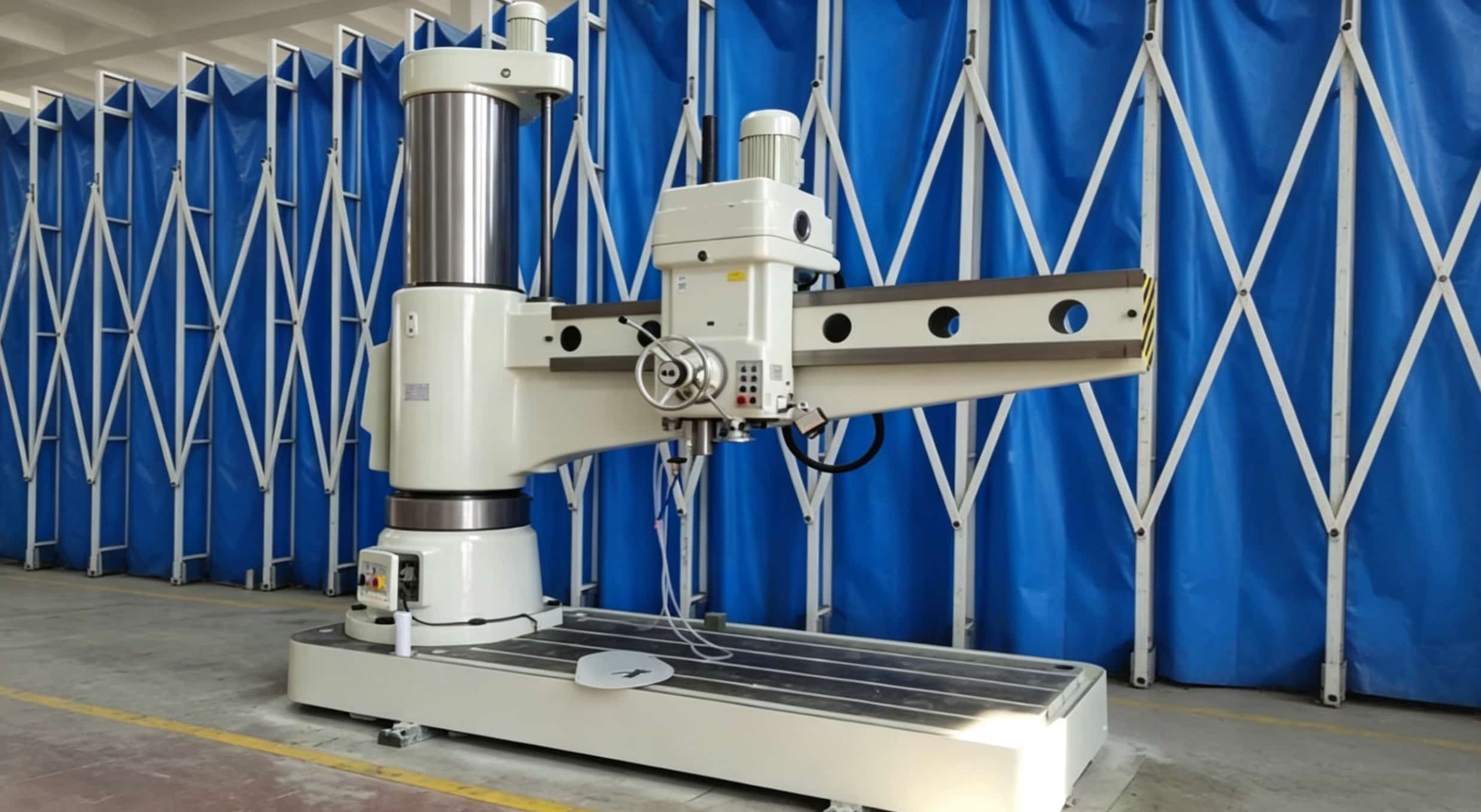

2.مثقاب ذو ذراع شعاعي

تُضيف المثقاب ذو الذراع الشعاعي بنية ذراع متحركة إلى تصميم المثقاب العمودي الأساسي. يمكن لرأس المغزل أن يتحرك أفقيًا على طول الذراع الشعاعي، ويمكن للذراع بأكمله أن يدور حول العمود ويتحرك رأسيًا. وهذا يسمح للمغزل بتغطية مساحة عمل أسطوانية كبيرة.

صُممت مثقاب الذراع الشعاعي لقطع العمل الكبيرة مثل الصناديق والهياكل والشفاه. وهو مناسب بشكل خاص للتطبيقات التي تتطلب حفر العديد من الثقوب في قطعة عمل واحدة، مثل صفائح الأنابيب لأوعية الضغط أو المبادلات الحرارية. بمجرد تثبيت قطعة العمل، يقوم المشغل بتحريك رأس المغزل والذراع إلى مواضع مختلفة دون الحاجة إلى إعادة ضبط موضع قطعة العمل نفسها.

تتميز المثقاب ذو الذراع الشعاعي بأنه يُغني عن الحاجة إلى تحريك قطع العمل الثقيلة بشكل متكرر. وهو مناسب تمامًا لإنتاج القطع الفردية والكميات الصغيرة حيث تتغير أنواع قطع العمل باستمرار.

تشمل عيوبها كبر حجمها وارتفاع تكلفتها مقارنةً بمثاقب الأعمدة. كما أنها غير فعالة في الإنتاج بكميات كبيرة من الأجزاء الصغيرة.

3.مثقاب طاولة

المثقاب المكتبي هو نسخة مصغرة من المثقاب العمودي، مصمم ليتم تركيبه على طاولة العمل. وعادة ما يحقق سرعات دوران أعلى من الآلات الأكبر حجماً.

تُستخدم المثقاب المكتبي لثقب ثقوب صغيرة القطر، عادةً في المكونات الإلكترونية والأجهزة والنماذج وغيرها من الأجزاء الدقيقة الصغيرة. كما أنها شائعة الاستخدام في المختبرات وورش التدريب المدرسية ومحطات الإصلاح الصغيرة. وتجعلها سرعة دورانها العالية مناسبة لثقب المواد اللينة مثل البلاستيك والخشب وصفائح الألومنيوم الرقيقة.

من عيوب مثقاب الطاولة نطاق عمله المحدود، فهو غير مناسب للثقوب ذات الأقطار الكبيرة أو الثقوب العميقة في الفولاذ. كما أن التغذية اليدوية تتطلب مهارة من المشغل، إذ لا يتم التحكم بقوة التغذية بواسطة آلية أوتوماتيكية.

4. ملخص الفروقات

يعتمد اختيار آلة الحفر بشكل أساسي على حجم قطعة العمل، وعدد الثقوب لكل قطعة عمل، وحجم الدفعة.

مثقاب الطاولة: مناسب لقطع العمل الصغيرة، والاستخدام العرضي، وأقطار الثقوب الصغيرة.

مثقاب عمودي: مناسب لقطع العمل المتوسطة، وأحجام الدفعات الصغيرة إلى المتوسطة، والحفر للأغراض العامة.

مثقاب ذراع شعاعي: قطع عمل كبيرة، إنتاج قطعة واحدة أو دفعات صغيرة، قطع عمل تتطلب العديد من الثقوب.

5. إرشادات الاختيار

عند اختيار نوع آلة الحفر، ينبغي مراعاة ثلاثة أسئلة أولاً.

هل يتجاوز حجم قطعة العمل سعة طاولة العمل الخاصة بمثقاب العمود؟ إذا كانت الإجابة بنعم، فإن مثقاب الذراع الشعاعي هو الخيار المناسب.

هل حجم الإنتاج كبير؟ في حالة الإنتاج بكميات كبيرة، لا تُعدّ آلات الحفر متعددة الأغراض الخيار الأمثل. يُنصح بالنظر في استخدام آلات الحفر متعددة المحاور أو آلات الحفر CNC بدلاً منها.

ما هو مستوى مهارة المشغل؟ تتطلب المثاقب المكتبية تحكمًا يدويًا في التغذية، مما يستلزم خبرة أكبر من المشغل. أما المثاقب العمودية والمثاقب ذات الذراع الشعاعية، فتتميز عادةً بالتغذية التلقائية، مما يقلل من متطلبات المهارة.

بالنسبة لمعظم ورش التصنيع الصغيرة والمتوسطة، يكفي استخدام مثقاب عمودي ومثقاب طاولة لتلبية الاحتياجات اليومية. أما المثاقب ذات الذراع الشعاعية فهي الأنسب للمصنعين الذين ينتجون بشكل أساسي مكونات هيكلية كبيرة.
