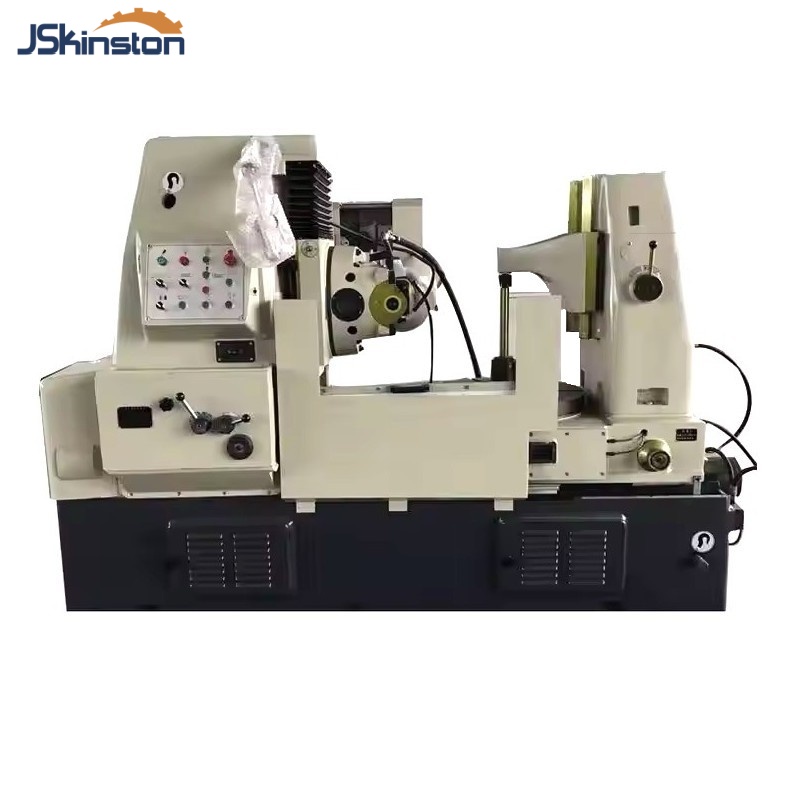

ماكينة قطع التروس الأوتوماتيكية عالية الدقة Y3180E

مواصفة

Y3180E

وحدة

أقصى قطر لقطعة العمل

مع عمود إضافي: 550

mm

بدون عمود مساعد: 800

الحد الأقصى للوحدة

10

mm

أقصى عرض للتشغيل

300

mm

الحد الأدنى لعدد أسنان قطعة العمل

Z: 6

K: عدد أسنان الموقد

mm

أقصى مسافة حركة رأسية لمنزلق الموقد

350

mm

أقصى زاوية دوران لمنزلق الموقد

240 درجة

°

المسافة من محور الموقد إلى سطح طاولة العمل

الحد الأقصى: 585

mm

الحد الأدنى: 235

مخروط المغزل

مورس رقم 5

حجم تركيب الموقد المسموح به

أقصى قطر: 180

mm

أقصى طول: 180

أقصى مدى حركة محورية للموقد

50

mm

أقطار محور الموقد

22، 27، 32، 40

mm

المسافة المركزية بين محور الموقد ومحور طاولة العمل

الحد الأقصى: 550

mm

الحد الأدنى: 50

الحركة الهيدروليكية السريعة لطاولة العمل

50

mm

قطر تجويف طاولة العمل

80

mm

مخروط مقعد مغزل قطعة العمل

مورس رقم 5

قطر طاولة العمل

650

mm

مراحل سرعة المغزل ونطاق السرعة

8 مراحل، 40-200 دورة في الدقيقة

دورة/دقيقة

سرعة حركة سريعة لمنزلقة المخرطة

≤540 مم/دقيقة

مم/دقيقة

سرعة تحريك طاولة العمل

≤500 مم/دقيقة

مم/دقيقة

المسافة من سطح طاولة العمل إلى وجه نهاية محمل الدعم الخارجي

الحد الأدنى: 400 مم

mm

الحد الأقصى: 600 مم

مراحل التغذية المحورية ونطاق التغذية

12 مرحلة، 0.4-4 مم/دورة

مم/دورة

قوة المحرك الرئيسي والسرعة المتزامنة

5.5 كيلوواط، 1500 دورة في الدقيقة

دورة/دقيقة

مراحل التغذية المحورية ونطاق التغذية

12 مرحلة، 0.4-4 مم/دورة

مم/دورة

قوة محرك طاولة العمل وسرعتها المتزامنة

0.55 كيلوواط، 1500 دورة في الدقيقة

مم/دقيقة

الوزن الصافي للآلة

5500

kg

الأبعاد الكلية للآلة

2852 × 1490 × 1870

mm
